علم تصميم الأجنحة والرفع: فهم الديناميكا الهوائية ومبادئ الطيران

المقدمة

يعد تصميم الأجنحة جانبًا حاسمًا في الديناميكا الهوائية، حيث يؤثر على كيفية توليد الطائرة لقوة الرفع وبقائها في الجو. سواء كان ذلك في الطيور أو الطائرات أو الطائرات بدون طيار، فإن شكل الأجنحة وحجمها وتكوينها تلعب دورًا حيويًا في تحديد كفاءتها وأدائها. تستكشف هذه المقالة مبادئ قوة الرفع، وكيفية تأثير تصاميم الأجنحة المختلفة على الطيران، والعوامل الديناميكية الهوائية الرئيسية التي يأخذها المهندسون في الاعتبار عند تصميم الأجنحة.

مبدأ برنولي

عندما يتحرك سائل عبر مقطع أضيق في ممر، تزداد سرعته للحفاظ على معدل تدفق ثابت. يتبع هذا مبدأ الاستمرارية، الذي يضمن مرور نفس حجم السائل عبر المنطقة المستعرضة المخفضة خلال نفس الفترة الزمنية. بمعنى آخر، يجب أن يتسارع السائل لاستيعاب المساحة المحدودة.

مثال بسيط على هذا التأثير يمكن ملاحظته باستخدام خرطوم الحديقة. عندما يتم تضييق فتحة الخرطوم جزئيًا بالإبهام، يخرج الماء بسرعة أعلى. يحدث هذا لأن الفتحة الضيقة تجبر الماء على التسارع للحفاظ على معدل التدفق.

يُثبت مبدأ برنولي العلاقة العكسية بين سرعة السائل وضغطه، حيث ينص على أنه كلما زادت سرعة السائل، انخفض ضغطه، والعكس صحيح. يعد هذا المبدأ الأساسي ضروريًا في الديناميكا الهوائية، حيث يلعب دورًا مهمًا في كيفية توليد الأجنحة لقوة الرفع.

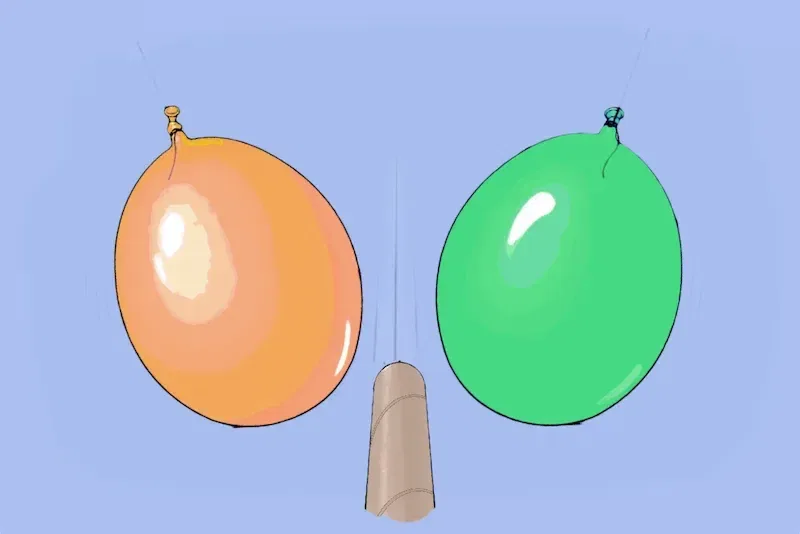

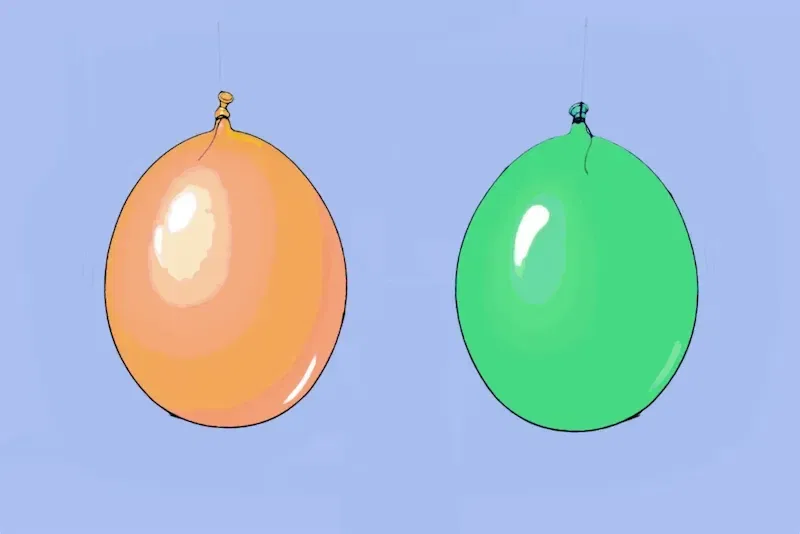

يمكن أيضًا توضيح هذا المبدأ بسهولة باستخدام بالونين منفوخين ومعلقين بينهما مسافة صغيرة. عند النفخ عبر الفجوة، سيتحرك البالونان باتجاه بعضهما البعض. يحدث هذا لأن الهواء المار بينهما يتحرك بسرعة أكبر، مما يؤدي إلى انخفاض الضغط. يدفع الضغط المرتفع على الجوانب الخارجية للبالون نحو منطقة الضغط المنخفض في المنتصف، مما يُظهر مبدأ برنولي عمليًا

فهم قوة الرفع

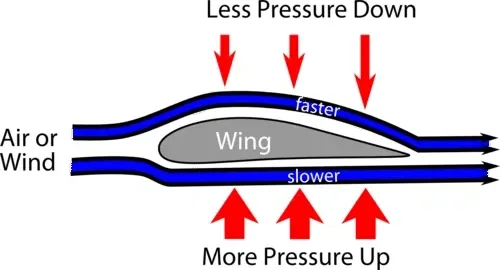

الرفع هو القوة التي تسمح للطائرة بمقاومة الجاذبية والصعود إلى السماء. يتم إنتاجه عن طريق حركة الهواء فوق سطح الجناح، مما يؤدي إلى اختلاف في الضغط. وفقًا لمبدأ برنولي الموضح أعلاه، كلما تحرك الهواء بسرعة أكبر فوق السطح العلوي المنحني للجناح، انخفض الضغط مقارنة بالهواء الأبطأ أسفل الجناح. ينتج عن فرق الضغط هذا قوة تصاعدية تُعرف باسم الرفع.

يمكن وصف قوة الرفع رياضيًا باستخدام معادلة الرفع:

العوامل الرئيسية التي تؤثر على رفع الجناح

تؤثر عدة عوامل على مدى كفاءة الجناح في توليد الرفع:

1. سرعة تدفق الهواء: سرعة الهواء المتحرك فوق الجناح أمر بالغ الأهمية لتوليد الرفع. تؤدي زيادة سرعة الهواء إلى زيادة الرفع، كما هو موضح في مبدأ برنولي.

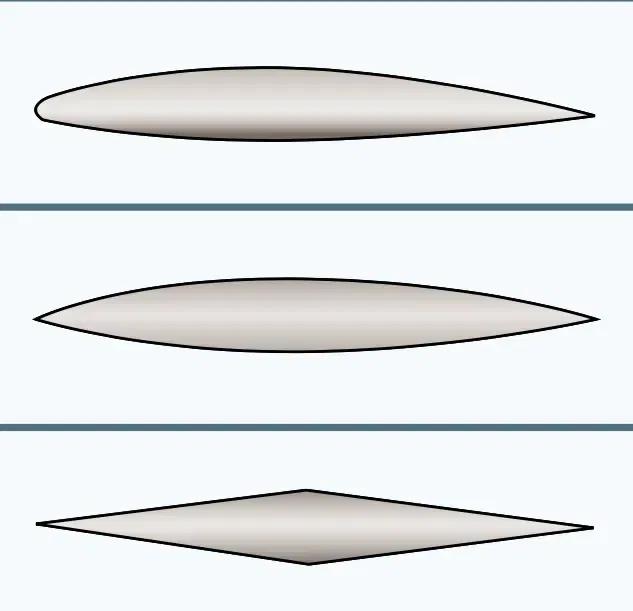

2. شكل الجنيح الهوائي: يحدد المقطع العرضي للجناح، أو الجنيح الهوائي، كيفية تدفق الهواء حوله. تشمل الأشكال الشائعة للجنيحات الهوائية المتناظرة والمنحنية والمسطحة، وكل منها يؤثر على خصائص الرفع بشكل مختلف.
3. زاوية الهجوم (AoA): هي الزاوية بين الخط الوتر للجناح وتدفق الهواء القادم. تزيد زيادة زاوية الهجوم عادةً من الرفع، ولكن بعد زاوية حرجة، قد تؤدي إلى انفصال التدفق، مما يؤدي إلى فقدان الرفع (الانهيار).
4. نسبة العرض إلى الطول للجناح: يتم تعريفها على أنها نسبة باع الجناح إلى الطول الوتر. تقلل النسبة الأعلى (أجنحة أطول وأضيق) من السحب وتحسن كفاءة الرفع، مما يجعلها مثالية للطائرات الشراعية والطائرات عالية الارتفاع.
5. مساحة سطح الجناح: تنتج الأجنحة الأكبر قوة رفع أكبر بسبب زيادة تفاعلها مع الهواء، مما يجعلها ضرورية للطائرات الثقيلة مثل طائرات الشحن.
6. كثافة الهواء والسرعة: تؤدي زيادة كثافة الهواء والسرعة إلى زيادة الرفع، ولهذا السبب تواجه الطائرات صعوبة في توليد الرفع على ارتفاعات عالية حيث يكون الهواء أقل كثافة

معامل الرفع (C_L)

يتأثر معامل الرفع (CL) بشكل أساسي بشكل مقطع الجناح الهوائي وزاوية الهجوم (AoA). تؤدي زيادة زاوية الهجوم عمومًا إلى زيادة الرفع، ولكن بعد حد معين يمكن أن يؤدي ذلك إلى الانهيار الهوائي (Stall)، مما يتسبب في فقدان مفاجئ للرفع. يمكن تعديل الخصائص الديناميكية الهوائية للجناح ديناميكيًا في الطائرات الحديثة لتحسين الرفع في ظل ظروف الطيران المختلفة.

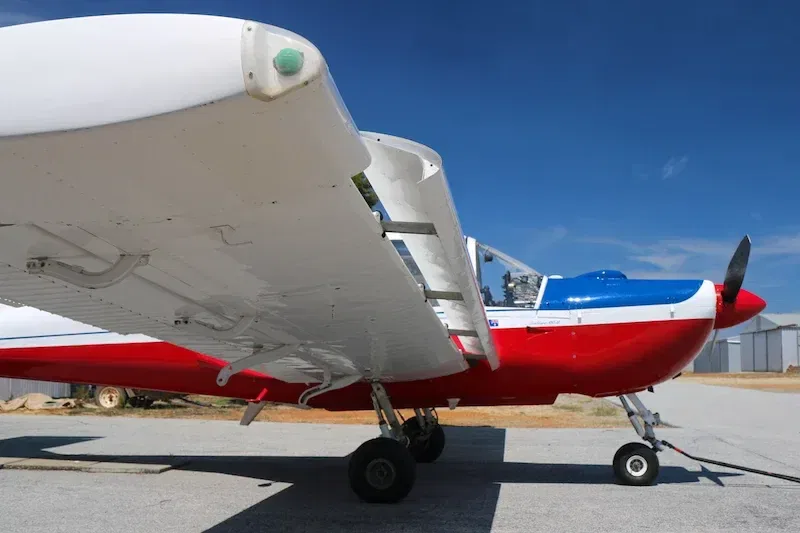

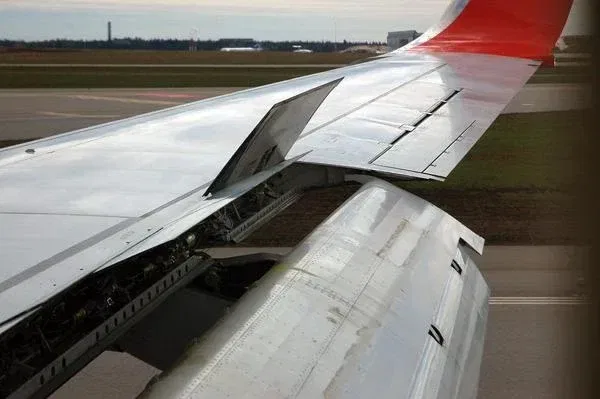

في الطيران المعاصر، لا يكون شكل الجناح وتكوينه ثابتًا، بل يمكن تعديله بناءً على متطلبات الرحلة. على سبيل المثال، يمكن تمديد أو سحب الشرائح الخلفية (Flaps)، وهي أسطح مفصلية متصلة بالحافة الخلفية للأجنحة. عند نشرها، تزيد هذه الشرائح من مساحة سطح الجناح وتغير زاوية الهجوم بشكل فعال، مما يسمح للطائرة بتوليد المزيد من الرفع عند السرعات المنخفضة، وهو أمر بالغ الأهمية أثناء الإقلاع والهبوط.

إلى جانب الشرائح الخلفية، تُعد الشرائح الأمامية (Leading-Edge Slats) ميزة ديناميكية هوائية أخرى مهمة تساعد في تنظيم الرفع. تُوضع هذه الشرائح على الحافة الأمامية للجناح، وتساعد في التحكم في تدفق الهواء، مما يمنع الانفصال المبكر للتيار الهوائي ويعزز الرفع عند زوايا الهجوم العالية. في الطائرات المقاتلة والطائرات العسكرية المتقدمة، يمكن أن تكون تعديلات شكل الجناح أكثر تطورًا، حيث تُستخدم الأجنحة المتغيرة الميل (Variable-Sweep Wings) والأسطح القابلة للتكيف لضمان أداء مثالي عبر نطاقات سرعة وظروف مناورات مختلفة.

كيف تطير الطائرات الورقية؟ هل ينطبق مبدأ برنولي عليها؟

تعتمد الطائرات الورقية، تمامًا مثل الطائرات، على قوى الرفع والسحب والدفع والجاذبية لتحقيق الطيران والحفاظ عليه. ومع ذلك، على عكس الطائرات التي تولد قوة الدفع باستخدام المحركات، تعتمد الطائرات الورقية على قوة الرياح والتوتر في خيط الطيران للبقاء في الهواء. تخضع طريقة طيران الطائرة الورقية للمبادئ الأساسية للديناميكا الهوائية، بما في ذلك قوانين نيوتن للحركة، وإلى حد ما، مبدأ برنولي.

في حين أن بعض جوانب مبدأ برنولي تساهم في طيران الطائرات الورقية، فإن الآلية الأساسية التي تولد بها الطائرة الورقية قوة الرفع تعتمد على القانون الثالث لنيوتن. عندما تصطدم الرياح بالسطح المائل للطائرة الورقية، يتم توجيهها إلى الأسفل، وفي المقابل، تدفع قوة مساوية ومعاكسة الطائرة الورقية إلى الأعلى. هذه القوة التفاعلية هي العامل الأساسي الذي يساعد الطائرة الورقية على البقاء في الهواء.

بالنسبة للطائرات الورقية ذات الأسطح المنحنية أو المقوسة، قد يلعب مبدأ برنولي دورًا في تعزيز قوة الرفع، حيث يمكن أن يؤدي تدفق الهواء فوق السطح المنحني إلى تكوين مناطق ذات ضغط أقل. ومع ذلك، في معظم الحالات، يعتمد طيران الطائرة الورقية بشكل أساسي على الزاوية التي يتم تثبيتها بها مقابل الرياح (زاوية الهجوم) وانحراف الهواء، وهما العاملان الرئيسيان اللذان يتحكمان في قدرتها على الطيران.

ماذا عن الجنيحات الهوائية المتناظرة؟

على عكس الجنيحات الهوائية المنحنية، تتمتع الجنيحات الهوائية المتناظرة بأسطح علوية وسفلية متطابقة، مما يعني أنه عندما يتم تشغيلها عند زاوية هجوم صفرية، فإنها لا تخلق فرق ضغط تلقائيًا لتوليد الرفع. ومع ذلك، يمكنها توليد الرفع في ظل الظروف التالية:

1- زاوية الهجوم (AoA)

• يتم توليد الرفع عندما يتم إمالة الجنيح الهوائي المتناظر عند زاوية هجوم موجبة بالنسبة إلى تدفق الهواء القادم.
• يؤدي هذا التوجيه إلى تسريع الهواء فوق السطح العلوي وتباطئه تحته، مما يخلق فرق ضغط وفقًا لمبدأ برنولي وقانون نيوتن الثالث.

2- قانون نيوتن الثالث وانحراف التدفق

• أثناء حركة الجناح عبر الهواء، يقوم بانحراف الهواء إلى الأسفل.
• تؤدي قوة رد الفعل الناتجة عن الهواء المنحرف إلى توليد قوة رفع إلى الأعلى.

3- توزيع الضغط والركود عند الحافة الأمامية

• عندما تزيد زاوية الهجوم، يتحول الركود الهوائي إلى أسفل الحافة الأمامية، مما يزيد الضغط على السطح السفلي.
• في المقابل، يؤدي التسارع العلوي لتدفق الهواء إلى تقليل الضغط على السطح العلوي، مما يساهم في الرفع.

4- التطبيقات في الطائرات البهلوانية والعالية السرعة

• تُستخدم الجنيحات الهوائية المتناظرة بشكل شائع في الطائرات المقاتلة والطائرات البهلوانية وبعض طائرات الهليكوبتر حيث يحتاج الطيارون إلى تحكم متساوٍ في الطيران المستقيم والمقلوب.

الخاتمة

يؤثر تصميم الجناح بشكل كبير على كفاءة توليد الرفع وأداء الطائرة في ظروف الطيران المختلفة. يُعد شكل المقطع الهوائي عاملاً أساسيًا في تحديد خصائص الرفع والسحب، مما يؤثر على الاستقرار والكفاءة. بالإضافة إلى ذلك، يضمن حساب سرعة الإقلاع باستخدام معادلة الرفع أن الوزن هو العامل الأساسي الذي يحدد متى يمكن للطائرة الإقلاع. يمكن بعد ذلك اشتقاق التسارع اللازم وطول المدرج المطلوب باستخدام القانون الثاني لنيوتن في الحركة.

يؤدي أخذ مقاومة الهواء (السحب) في الاعتبار إلى تقييم أكثر واقعية لأداء الإقلاع. من خلال فهم العلم الكامن وراء ديناميكا أجنحة الطائرات، يمكن للمهندسين والهواة تحسين تصميم الطائرات لتحقيق طيران أكثر كفاءة واستقرارًا.
