دليل عملي لشحن وتفريغ البطاريات

دليل عملي لشحن وتفريغ بطاريات Li-Po و Li-Ion

تُستخدم بطاريات الليثيوم بوليمر (Li-Po) وبطاريات الليثيوم أيون (Li-Ion) على نطاق واسع في نماذج الطائرات، والطائرات بدون طيار، والأجهزة الإلكترونية بفضل كثافتها العالية للطاقة، ووزنها الخفيف، وقدرتها العالية على التفريغ.
لكن هذه البطاريات تتطلب التعامل معها بحذر وفهم صحيح لمواصفاتها، وطرق شحنها، وإجراءات الأمان لضمان عمرها الافتراضي وسلامة الاستخدام.

في هذا الدليل، سنستعرض المعرفة الأساسية اللازمة للتعامل مع بطاريات Li-Po و Li-Ion بشكل آمن وفعّال.

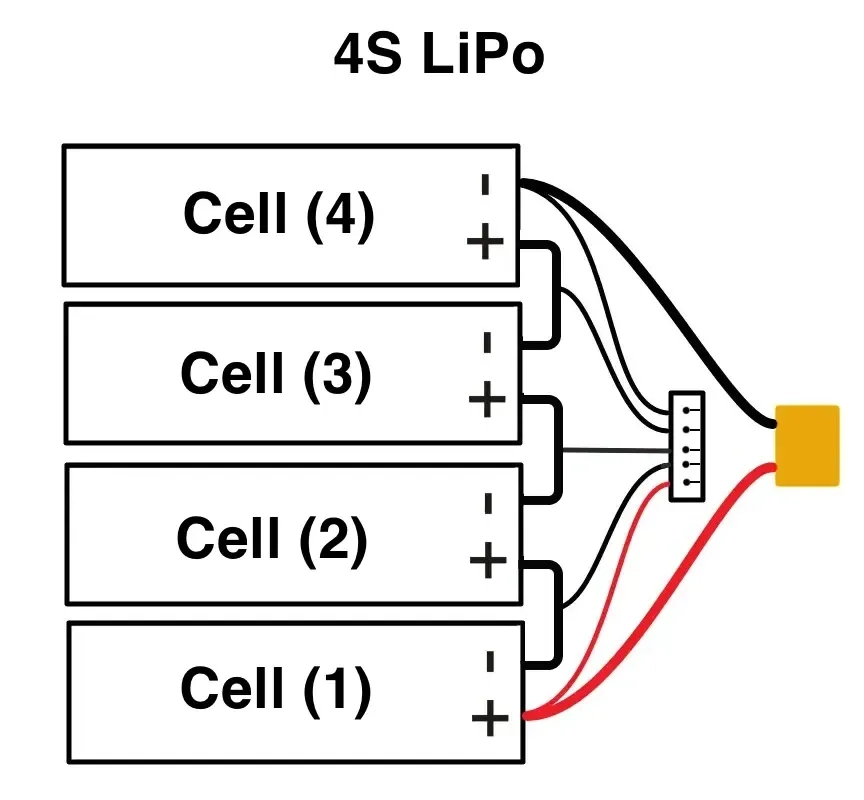

فهم معنى 1S، 2S، 3S: تكوين البطاريات على التوالي

عندما ترى 1S، 2S، 3S، فهذا يشير إلى عدد الخلايا المتصلة على التوالي داخل حزمة البطارية:

• 1S = خلية واحدة
• 2S = خليتان على التوالي
• 3S = ثلاث خلايا على التوالي وهكذا.

كل خلية Li-Po أو Li-Ion تمتلك:

• الجهد الاسمي: 3.7V
• الجهد عند الشحن الكامل: 4.2V

بالتالي:

• 1S: 3.7V (اسمي)، 4.2V (كامل)
• 2S: 7.4V (اسمي)، 8.4V (كامل)
• 3S: 11.1V (اسمي)، 12.6V (كامل)

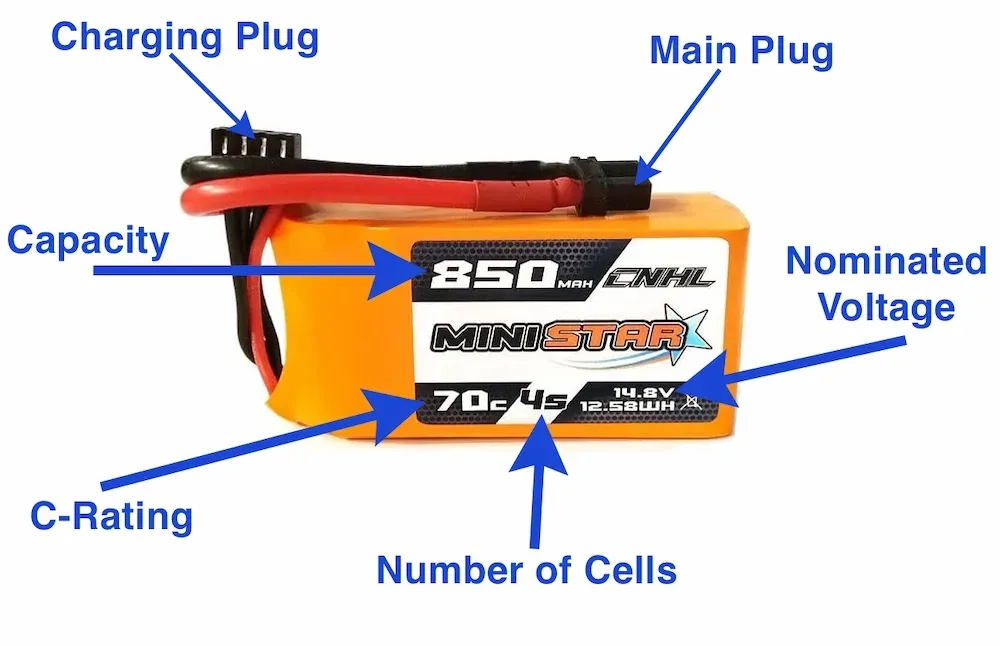

قراءة وفهم ملصقات البطارية

عادة ما تتضمن ملصقات البطارية:

• الجهد (V): حسب عدد الخلايا.
• السعة (mAh أو Ah): إجمالي الطاقة المخزنة.
• معدل التفريغ (C): أقصى تيار تفريغ آمن.
• معدل الشحن (C، إذا كان محدداً): أقصى تيار شحن آمن.

مثال:

3S 11.1V 2200mAh 25C
يعني:

• 3 خلايا على التوالي (11.1V اسمي).
• سعة 2200mAh.
• معدل تفريغ 25C (أي 55A أقصى تفريغ مستمر).

فهم سعة البطارية

السعة (mAh أو Ah) تشير إلى كمية الطاقة التي يمكن للبطارية تخزينها.

• 2200mAh تعني أن البطارية يمكن أن توفر 2200mA لمدة ساعة واحدة، أو 1100mA لمدة ساعتين.

تأثير السعة على الشحن والتفريغ:

• سعة أكبر = وقت تشغيل أطول.
• البطاريات ذات السعة الأكبر تستغرق وقتاً أطول للشحن بنفس التيار.
• سعة أكبر تتيح سحب تيار أعلى بأمان.

تيار الشحن: الحدود الآمنة والحساب

يُحدد تيار الشحن عادة بالنسبة إلى سعة البطارية باستخدام معدل C:

• معدل شحن 1C = السعة بالأمبير (Ah).
• • مثال: بطارية 2200mAh → 1C = 2.2A.

يجب دائماً الرجوع إلى توصيات الشركة المصنعة:

• العديد من بطاريات Li-Po مصممة للشحن عند 1C إلى 2C.
• البطاريات عالية الأداء قد تسمح بمعدلات شحن تصل إلى 5C.

قاعدة عامة:
إذا لم تكن متأكداً، اشحن دائماً عند 1C.

تيار التفريغ: الفهم والحدود

يُحدد تيار التفريغ بمعدل C المشار إليه على البطارية:

• تيار التفريغ = السعة x معدل C للتفريغ.
• • مثال: 2200mAh 25C = 55A تفريغ مستمر.

تجاوز هذا الحد قد يؤدي إلى:

• ارتفاع درجة الحرارة.
• انخفاض الجهد.
• تلف دائم أو خطر نشوب حريق.

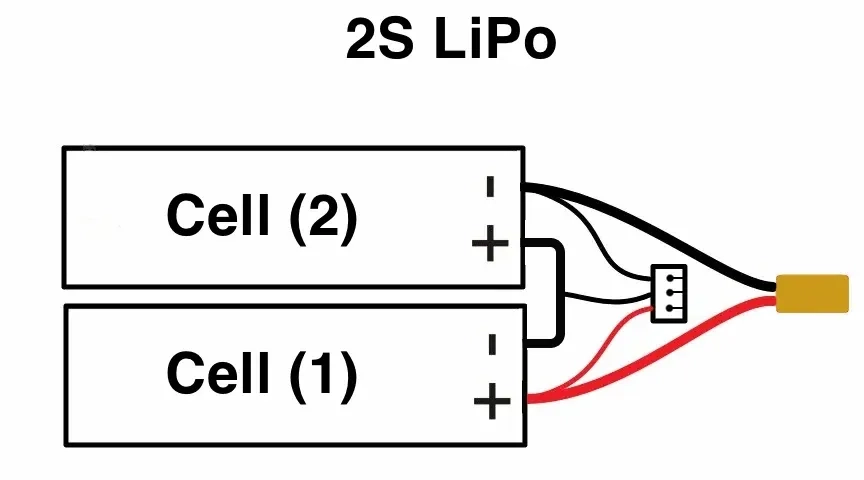

الشحن المتوازن: لماذا هو ضروري

بالنسبة للبطاريات متعددة الخلايا (2S، 3S، إلخ)، يضمن الشحن المتوازن شحن جميع الخلايا بالتساوي:

• يمنع شحن بعض الخلايا بشكل مفرط بينما تظل أخرى ناقصة الشحن.
• يطيل عمر البطارية.
• يقلل من خطر الحوادث.

الشواحن المتوازنة تراقب وتتحكم في جهد كل خلية أثناء عملية الشحن.

خيارات الشواحن لبطاريات Li-Po و Li-Ion

1. شواحن أساسية (بدون توازن):
2. • مناسبة فقط للبطاريات 1S أو للحزم التي تحتوي على دوائر توازن خارجية (غير مستحسن للحزم متعددة الخلايا).

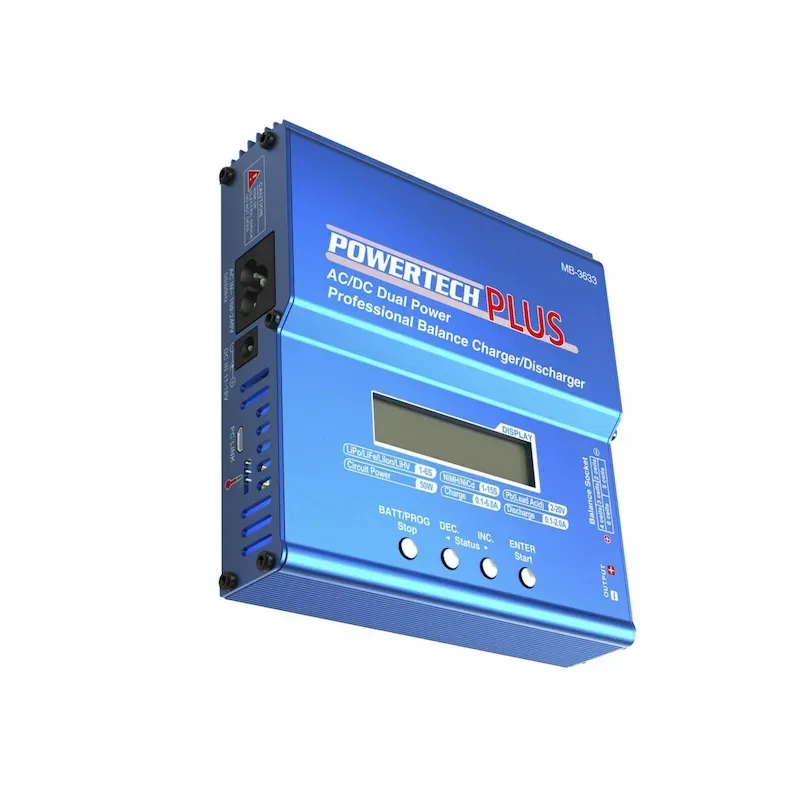

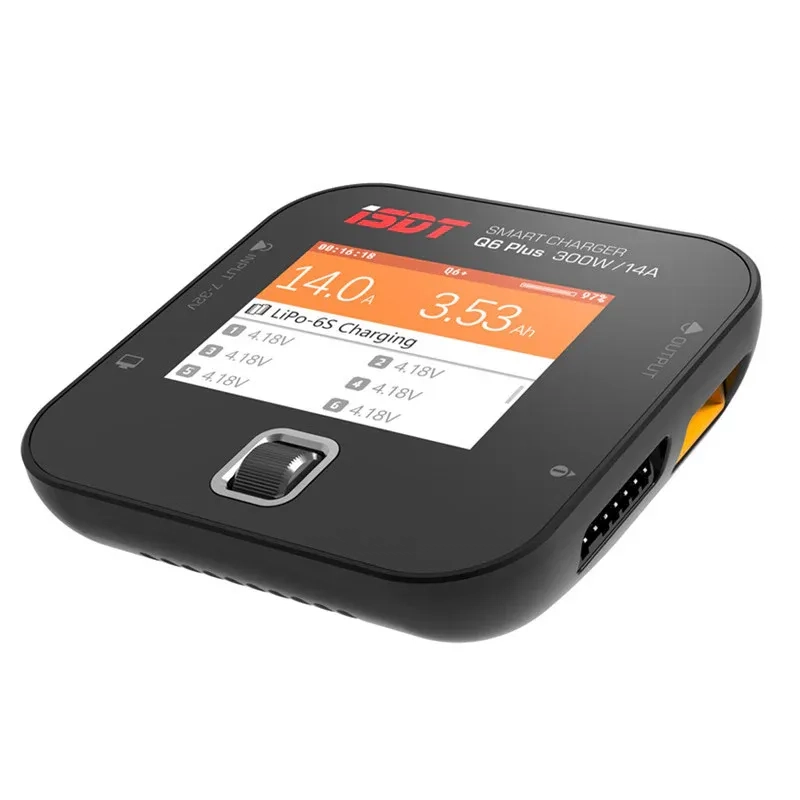

2. شواحن متوازنة (موصى بها):
3. • تشحن، توازن، تفرغ، وتراقب الخلايا.
   • توفر إعدادات تيار الشحن وعرض بيانات مفصلة.
3. شواحن USB (للبطاريات الصغيرة Li-Ion):
4. • شواحن منخفضة التيار.
   • مناسبة لحزم 1S فقط.

اختبار بطارية تالفة عن طريق قياس الجهد

حتى وإن لم تظهر البطارية أضراراً جسدية (مثل الانتفاخ)، قد تكون تالفة داخلياً.
يمكنك استخدام جهاز قياس الجهد (Multimeter) لإجراء اختبار بسيط لتقييم حالتها.

خطوات الاختبار:

1. اضبط الجهاز على قياس الجهد DC (V DC).
2. للحزم متعددة الخلايا:
3. • استخدم موصل التوازن لقياس جهد كل خلية على حدة.
3. لحزم 1S:
4. • قس مباشرة عبر الأطراف الرئيسية.

تفسير النتائج:

• خلايا سليمة (جهد في وضع السكون): بين 3.7V و 4.2V.
• أقل من 3.0V لكل خلية: يشير إلى تفريغ مفرط خطير.
• • هذه الخلايا تعتبر غير آمنة ولا يجب إعادة استخدامها.
• فرق جهد بين الخلايا أكبر من 0.1V: يشير إلى تدهور أو عدم توازن.

التخلص الآمن من البطاريات التالفة أو القديمة

يجب عدم التخلص من بطاريات Li-Po و Li-Ion حتى وإن بدت سليمة في سلة المهملات العادية.

لماذا لا يجب رميها في القمامة؟

• خطر بيئي:
  تحتوي البطاريات على مواد كيميائية ضارة بالتربة والمياه والحياة البرية إذا تم التخلص منها بشكل غير صحيح.
• خطر حريق:
  يمكن للبطاريات أن تشتعل أو تنفجر إذا تم سحقها أو ثقبها أو تعرضها لقصر كهربائي أثناء المعالجة أو النقل.
• قيود قانونية:
  العديد من الدول تحظر رمي البطاريات القابلة للشحن في القمامة العادية، ويجب التعامل معها كنفايات خطرة.

كيفية التخلص الآمن:

1. التوجه إلى مركز معتمد لإعادة تدوير البطاريات (الخيار الأول والمفضل).
2. • العديد من متاجر الإلكترونيات أو محلات الهوايات أو مراكز إعادة التدوير تستقبل بطاريات Li-Po و Li-Ion.
2. تحضير البطارية بأمان للتخلص منها:
3. • فرغ البطارية بالكامل باستخدام جهاز تفريغ بطاريات في منطقة خارجية آمنة.
   • بعد التفريغ الآمن, يمكن وضع البطارية في محلول ملحي (ملعقة ملح لكل لتر ماء) لمدة 24 ساعة لتحييد الشحنة المتبقية (اختياري).
   • لف الأطراف بشريط لاصق كهربائي لتجنب حدوث قصر كهربائي أثناء المعالجة.

لأمانك وحماية البيئة، اترك دائماً عملية التخلص للمراكز المتخصصة والمعتمدة.

الخلاصة

توفر بطاريات Li-Po و Li-Ion طاقة عالية وكثافة جيدة ولكنها تتطلب التعامل بحذر.
فهم مواصفات البطارية، تيارات الشحن والتفريغ، إجراءات الاختبار، وطرق التخلص الآمن ستساعدك على الاستفادة القصوى من بطارياتك مع تقليل المخاطر.
اجعل السلامة دائماً في المقدمة، واستخدم الأدوات الصحيحة، وتخلص من البطاريات التالفة أو القديمة من خلال القنوات الرسمية والمعتمدة.
