وحدة التحكم في السرعة الإلكترونية

فهم وحدات التحكم في السرعة الإلكترونية (ESC) لطائرات التحكم عن بعد: الأنواع، الوظائف، كيفية الاختيار، والسلامة

المقدمة

في عالم طائرات التحكم عن بعد، تُعد وحدات التحكم في السرعة الإلكترونية (ESC) من المكونات الأساسية التي تنظم سرعة المحرك، وتوفر الطاقة للأنظمة الإلكترونية على متن الطائرة، وتحمي المكونات من التلف. سواء كنت تطير بطائرة تدريب للمبتدئين أو بطائرة أداء عالٍ، فإن فهم وحدات ESC أمر بالغ الأهمية لكل من الأداء والسلامة.

هذا المقال سيأخذك في جولة شاملة لفهم أساسيات وحدات ESC، كيفية عملها، أنواعها، مواصفاتها، نصائح اختيارها بشكل صحيح، أخطاء شائعة يجب تجنبها، والمخاطر الناتجة عن الاستخدام غير الصحيح.

1. ما هي وحدة التحكم في السرعة الإلكترونية (ESC)؟

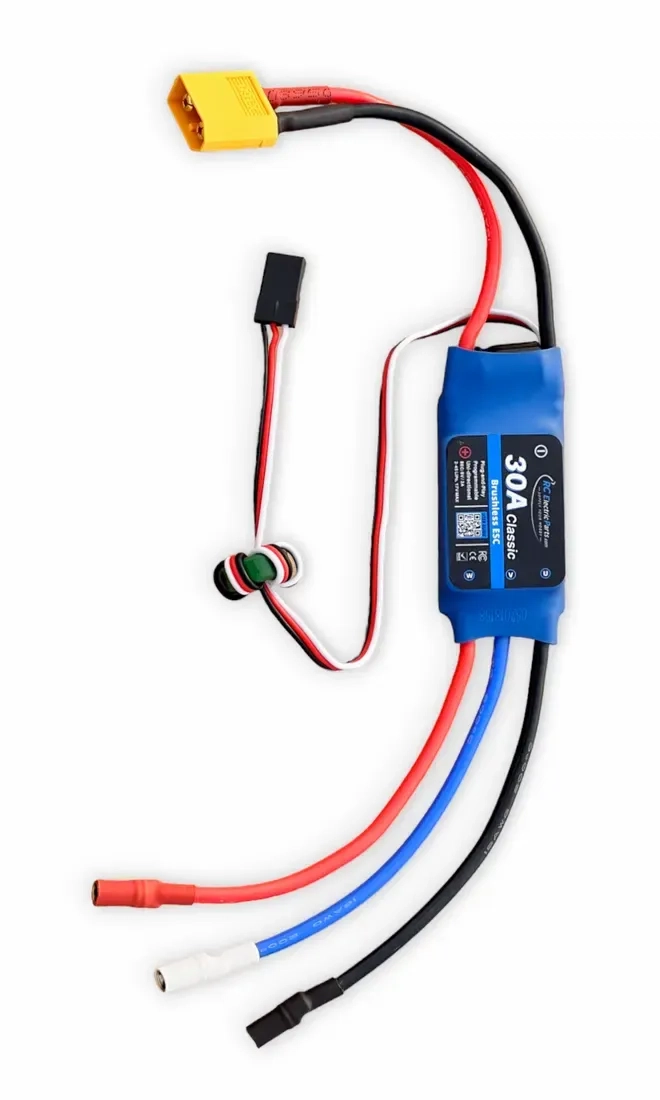

وحدة التحكم في السرعة الإلكترونية (ESC) هي دائرة إلكترونية تتحكم في سرعة المحرك الكهربائي عن طريق تعديل القدرة الكهربائية المرسلة إليه.
في طائرات RC، تقوم وحدة ESC بما يلي:

• استقبال إشارات السرعة من جهاز الاستقبال.
• التحكم في سرعة المحرك حسب إشارة السرعة.
• قد تزود جهاز الاستقبال والسيرفو بالطاقة من خلال دائرة BEC (Battery Eliminator Circuit).

2. كيف تعمل وحدة ESC؟

• إشارة الإدخال: تستقبل وحدة ESC إشارة نبضية (PWM) من جهاز الاستقبال، عادة بين 1000µs (سرعة صفرية) و2000µs (أقصى سرعة).
• التحكم بالمحرك: في المحركات Brushless، تقوم وحدة ESC بتحويل جهد البطارية المستمر (DC) إلى إشارة AC ثلاثية الأطوار باستخدام مفاتيح إلكترونية عالية السرعة.
• توزيع الطاقة: قد توفر وحدة ESC أيضًا جهد منظم للأجهزة الإلكترونية من خلال دائرة BEC الداخلية.

3. أنواع وحدات ESC لطائرات RC

3.1 حسب نوع المحرك

• ESC لمحركات Brushed: يتحكم بمحركات DC التقليدية (نادراً ما تُستخدم حالياً).
• ESC لمحركات Brushless: يتحكم بمحركات بدون فُرش (الأكثر استخداماً في الطائرات الحديثة).

3.2 حسب ميزات تزويد الطاقة

• OPTO ESC: بدون BEC، يحتاج إلى بطارية منفصلة لجهاز الاستقبال.
• ESC مع BEC:
• • Linear BEC: بسيط ولكن غير كفء في التيارات العالية.
  • Switching BEC (SBEC/UBEC): أكثر كفاءة، يدعم الأحمال العالية.

3.3 وحدات ESC القابلة للبرمجة

تسمح للمستخدم بضبط:

• توقيت المحرك.
• تفعيل أو إيقاف الفرامل.
• قطع الجهد.
• أوضاع التشغيل الناعم.

4. كيفية اختيار وحدة ESC المناسبة لطائرتك

لضمان إعداد آمن وموثوق:

1. اختر وحدة ESC تتحمل تيار أعلى بنسبة 20-30% من أقصى استهلاك للمحرك.
2. تأكد من توافق وحدة ESC مع جهد البطارية.
3. إذا كنت تستخدم عدة سيرفو أو سيرفو عالية القدرة، تحقق من قدرة BEC لتلبية الحمل الكلي.
4. يفضل استخدام وحدات ESC القابلة للبرمجة للطائرات عالية الأداء.

قاعدة ذهبية مهمة:

يجب دائماً اختيار وحدة ESC بتيار مساوٍ أو أعلى من أقصى تيار يتوقع أن يسحبه المحرك في إعدادك.
يمكنك استخدام وحدة ESC أكبر من تصنيف المحرك بأمان، لكن لا يجوز أبداً استخدام وحدة ESC بتيار أقل من احتياج المحرك.

استخدام وحدة ESC بتصنيف أقل سيؤدي إلى ارتفاع الحرارة، فقدان القدرة، أو حتى فشل كارثي.

5. ميزات مهمة في وحدات ESC

• وضع الفرامل: يوقف المروحة عند الصفر (مفيد للطائرات الشراعية).
• قطع الجهد المنخفض (LVC): يحمي بطاريات LiPo من التفريغ الزائد.
• الحماية الحرارية: تقلل الطاقة أو توقف الوحدة عند ارتفاع الحرارة المفرط.
• التشغيل الناعم (Soft Start): يبدأ المحرك بسلاسة لتقليل الضغط الميكانيكي.


6. أفضل الممارسات لتركيب واستخدام وحدات ESC

• تأكد من وجود تهوية جيدة حول وحدة ESC لتجنب ارتفاع الحرارة.
• ثبّت وحدة ESC بإحكام داخل هيكل الطائرة.
• استخدم موصلات عالية الجودة مناسبة للتيار المطلوب.
• قم دائماً بمعايرة وحدة ESC مع نطاق السرعة لجهاز الإرسال الخاص بك.
• قم بفحص حرارة ESC بعد اختبارات التشغيل الثابتة.

7. ماذا يحدث إذا كانت تهوية وحدة ESC ضعيفة؟

عند ضعف التهوية، يمكن أن تصبح وحدة ESC ساخنة بشكل خطير، خاصة تحت الأحمال العالية أو في الطقس الحار.

النتائج:

• ارتفاع حرارة وحدة ESC: يمكن أن تتجاوز الحدود الآمنة.
• تفعيل الحماية الحرارية: ستقلل الوحدة الطاقة أو تتوقف أثناء الطيران لحماية نفسها، مما يؤدي إلى فقدان مفاجئ للطاقة.
• تلف دائم: قد تتلف مكونات ESC مثل MOSFETs والمكثفات، مما يؤدي إلى:
• • توقف وحدة ESC بالكامل.
  • توقف المحرك أثناء الطيران.
  • تحطم الطائرة في لحظة حرجة.
  • خطر الحريق: قد يؤدي ارتفاع حرارة ESC إلى إشعال المواد المحيطة أو بطارية LiPo، مما يؤدي إلى فقدان الطائرة بالكامل ومخاطر على الأرض.

السيناريو الأسوأ:

• فقدان كامل للطاقة أثناء الطيران، مما يؤدي إلى سقوط الطائرة.
• اندلاع حريق في الهواء أو بعد الاصطدام، خاصة في الطائرات المصنوعة من الفوم أو عند استخدام بطاريات LiPo.

8. أخطاء شائعة يجب تجنبها

• استخدام وحدة ESC بتيار أقل من احتياج المحرك.
• تجاهل قدرة BEC عند استخدام عدة سيرفو قوية.
• تثبيت وحدة ESC في مكان مغلق بدون تهوية.
• استخدام وحدات ESC مخصصة للسيارات أو الطائرات بدون طيار في الطائرات (بسبب اختلاف خصائص الأداء).

9. لماذا لا يمكنك توصيل محركين على نفس وحدة ESC (في أنظمة Brushless)؟

قد يتساءل بعض المبتدئين عما إذا كان بإمكانهم توصيل محركين Brushless على وحدة ESC واحدة لتوفير الوزن أو المساحة. هذا خطأ خطير ولا يجب القيام به مطلقاً.

السبب:

• التحكم الدقيق بالتوقيت: تعمل وحدات ESC الخاصة بـ Brushless عن طريق التحكم الدقيق في توقيت وإشارات المراحل الثلاثة للمحرك.
• اختلاف سلوك المحركات: حتى لو كان المحركان من نفس الطراز، هناك اختلافات ميكانيكية وكهربائية طفيفة بينهما. تحتاج وحدة ESC إلى ضبط ديناميكي لكل محرك بشكل مستقل.
• فقدان التزامن والتلف: توصيل محركين على نفس وحدة ESC سيؤدي إلى ارتباك ESC بسبب استقبال تغذية مرتدة غير متطابقة من كلا المحركين، مما يؤدي إلى:
• • فقدان التزامن (Desync)
  • ارتفاع حرارة ESC
  • توقف أو تلعثم المحرك
  • تلف دائم لوحدة ESC والمحركات معاً

القاعدة الآمنة:

استخدم دائماً وحدة ESC واحدة لكل محرك Brushless.
لا تقم أبداً بتوصيل أكثر من محرك Brushless على نفس وحدة ESC.

الخلاصة

تُعد وحدات ESC من المكونات الحاسمة في طائرات التحكم عن بعد، ولا يمكن التقليل من أهميتها. اختيار وحدة ESC المناسبة، وتركيبها بشكل صحيح، وضمان التهوية الجيدة، وفهم خصائصها، كلها أمور ضرورية للتمتع برحلات طيران آمنة وموثوقة.
