فهم أسطح التحكم في الطائرات

فهم أسطح التحكم في الطائرات: الغرض والوظائف والتأثيرات

أسطح التحكم في الطائرات هي أجزاء متحركة من هيكل الطائرة، تتيح لها المناورة في الهواء. من خلال تعديل تدفق الهواء حول أجزاء مختلفة من الطائرة، تُمكن هذه الأسطح الطائرة من التحكّم في اتجاهها حول المحاور الثلاثة الأساسية: الانحدار (Pitch)، اللف (Roll)، والانحراف الأفقي (Yaw).

تستعرض هذه المقالة بالتفصيل وظيفة كل سطح تحكم، وموقعه، وتأثيره الهوائي، وآلية تشغيله، مع الإشارة إلى الفرق بين الطائرات الكاملة والنماذج اللاسلكية (RC).

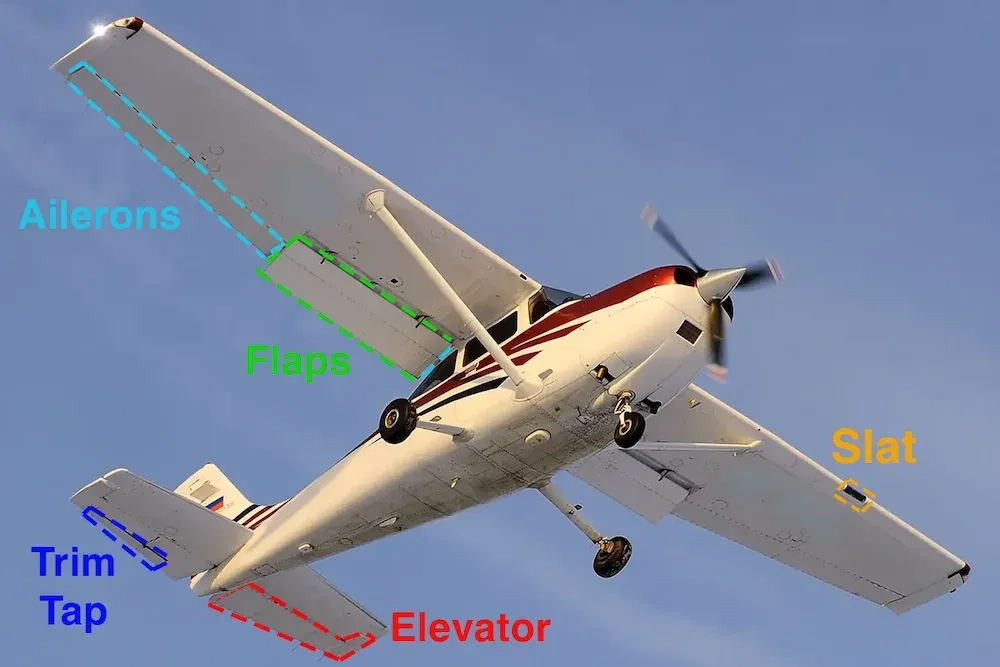

1. أسطح التحكم الأساسية

هذه الأسطح ضرورية للتحكم الأساسي في الطيران، وتوجد في جميع الطائرات القابلة للطيران.

الجنيحات (Ailerons)

• الوظيفة: التحكم في اللف حول المحور الطولي.
• الموقع: على الحافة الخلفية لكل جناح، قرب الأطراف.
• الحركة: تتحرك بعكس الاتجاه — واحدة لأعلى، والأخرى لأسفل.
• التأثير: تميل الطائرة لليمين أو اليسار (اللف الجانبي).
• التصميم: شرائح طويلة وضيقة مدمجة في الأجنحة.

في هذا الرسم التوضيحي، يقوم الطيار بإمالة الطائرة نحو اليسار من خلال رفع الجنيح الأيسر وخفض الجنيح الأيمن. يؤدي ذلك إلى زيادة مقاومة الهواء ونقصان الرفع على الجناح الأيسر، بينما يشهد الجناح الأيمن مقاومة أقل ورفعًا أكبر. والنتيجة هي لفة وانحراف أفقي (Yaw) باتجاه اليسار.

في هذا الرسم التوضيحي، يقوم الطيار بإمالة الطائرة نحو اليمين من خلال رفع الجنيح الأيمن وخفض الجنيح الأيسر. يؤدي ذلك إلى زيادة مقاومة الهواء ونقصان الرفع على الجناح الأيمن، بينما يشهد الجناح الأيسر مقاومة أقل ورفعًا أكبر. والنتيجة هي لفة وانحراف أفقي (Yaw) باتجاه اليمين.

الرافع (Elevator)

• الوظيفة: التحكم في الانحدار (رفع أو خفض المقدمة).
• الموقع: على المثبت الأفقي في الذيل.
• الحركة: تتحرك صعودًا أو هبوطًا بشكل متماثل.
• التأثير: ترفع أو تخفض مقدمة الطائرة، للتحكم في الصعود أو الهبوط.
• التصميم: سطح عريض ومسطّح يمتد عبر الذيل.

في هذا الرسم التوضيحي، يرفع الطيار مقدمة الطائرة إلى الأعلى من خلال رفع الرافع (Elevator). يؤدي ذلك إلى زيادة مقاومة الهواء ونقصان الرفع في الذيل، مما يدفع الذيل إلى الأسفل ويرفع مقدمة الطائرة. والنتيجة هي صعود الطائرة إلى الأعلى.

في هذا الرسم التوضيحي، يُميل الطيار مقدمة الطائرة إلى الأسفل من خلال خفض الرافع (Elevator). يؤدي ذلك إلى تقليل الرفع ومقاومة الهواء في الذيل، مما يجعل الذيل يرتفع وتَنخفض مقدمة الطائرة. والنتيجة هي هبوط الطائرة.

في هذا الرسم التوضيحي، يحافظ الطيار على الطيران المستوي من خلال إبقاء الرافع (Elevator) في وضع محايد (مستقيم). يؤدي ذلك إلى توازن القوى الهوائية على الذيل، مما يمنع مقدمة الطائرة من الارتفاع أو الانخفاض. والنتيجة هي استمرار الطائرة في الطيران بشكل مستقيم وعلى نفس المستوى.

الدفة (Rudder)

• الوظيفة: التحكم في الانحراف الأفقي (تحريك المقدمة يمينًا أو يسارًا).
• الموقع: على المثبت الرأسي (الزعنفة) في الذيل.
• الحركة: تنحرف إلى اليسار أو اليمين.
• التأثير: تغيّر اتجاه مقدمة الطائرة — تُستخدم للمناورات المنسقة وتعويض الرياح الجانبية.
• التصميم: سطح رأسي منحني يشكل الجزء الخلفي من الزعنفة.

في هذا الرسم التوضيحي، يُحدث الطيار انحرافًا أفقيًا للطائرة نحو اليسار من خلال توجيه الدفة (Rudder) إلى اليسار. يؤدي ذلك إلى توليد قوة هوائية على الذيل تدفعه نحو اليمين، مما يجعل مقدمة الطائرة تنحرف نحو اليسار. والنتيجة هي تغيير في الاتجاه الأفقي دون لفة أو صعود.

في هذا الرسم التوضيحي، يُحدث الطيار انحرافًا أفقيًا للطائرة نحو اليمين من خلال توجيه الدفة (Rudder) إلى اليمين. يؤدي ذلك إلى توليد قوة هوائية على الذيل تدفعه نحو اليسار، مما يجعل مقدمة الطائرة تنحرف نحو اليمين. والنتيجة هي تغيير في الاتجاه الأفقي دون لفة أو صعود.

في هذا الرسم التوضيحي، يُبقي الطيار الدفة (Rudder) في وضع محايد (مستقيم). هذا يمنع حدوث أي قوة هوائية جانبية على الذيل، مما يسمح للطائرة بالحفاظ على اتجاهها الحالي دون انحراف أفقي نحو اليمين أو اليسار. والنتيجة هي طيران مستقر ومنسق في خط مستقيم.

2. أسطح التحكم الثانوية (الاختيارية)

ليست ضرورية للطيران الأساسي، لكنها تُستخدم لتحسين الأداء أو السلامة أو سهولة التحكم في حالات معينة، مثل الهبوط أو الطيران البهلواني.

اللوحات (Flaps)

• الوظيفة: زيادة الرفع والمقاومة أثناء الإقلاع والهبوط.
• الموقع: على الحافة الخلفية للجناح، أقرب إلى جسم الطائرة من الجنيحات.
• الحركة: تنخفض للأسفل (وأحيانًا تنزلق للخلف).
• التأثير: تزيد انحناء الجناح، مما يسمح بسرعة أقل وزاوية هبوط أكبر.
• التصميم: ألواح عريضة، غالبًا تنقسم إلى أقسام داخلية وخارجية.

الشرائح الأمامية (Slats)

• الوظيفة: تأخير الانهيار الهوائي عند الزوايا الكبيرة للهجوم.
• الموقع: على الحافة الأمامية للجناح.
• الحركة: تُفتح للأمام أو تنخفض لتكوين فتحة هوائية.
• التأثير: تحسّن الرفع عند السرعات المنخفضة.
• التصميم: امتدادات انسيابية رفيعة على مقدمة الجناح.

المكابح الهوائية / المُفسدات (Spoilers / Airbrakes)

• الوظيفة: تقليل الرفع وزيادة المقاومة.
• الموقع: على السطح العلوي للجناح.
• الحركة: ترتفع عموديًا في مجرى الهواء.
• التأثير: تقلل الرفع وتزيد من معدل الهبوط أو تُستخدم للكبح بعد الهبوط.
• التصميم: ألواح مسطّحة تنبثق من سطح الجناح.


ألواح التوازن (Trim Tabs)

• الوظيفة: تخفيف عبء الطيار من خلال الحفاظ على استقرار وضع أسطح التحكم.
• الموقع: ألواح صغيرة متحركة على الحافة الخلفية للرافع أو الدفة أو الجنيحات.
• الحركة: تُعدّل لتعويض القوى الهوائية.
• التأثير: تُبقي الطائرة في وضع طيران مستقر دون تدخل مستمر.
• التصميم: لوحات صغيرة تتحرك بشكل مستقل.

3. حدود زاوية انحراف أسطح التحكم

في كل من الطائرات الحقيقية وطائرات RC، هناك حدود لمدى حركة أسطح التحكم. هذه الحدود تحكمها خصائص الديناميكا الهوائية والتصميم الميكانيكي.

القيم النموذجية للانحراف الأقصى (لطائرات RC)

الدفة: ±25° إلى ±35°

الرافع: ±20° إلى ±30°

الجنيحات: ±15° إلى ±25°

اللوحات: 30° إلى 60° للأسفل فقط

تختلف هذه القيم حسب حجم الطائرة وطبيعة استخدامها.

لماذا لا تُستخدم انحرافات أكبر؟

• الانهيار الهوائي: عند زوايا كبيرة، ينفصل تدفق الهواء عن السطح، مما يقلل فعاليته.
• زيادة المقاومة: الانحراف الكبير يسبب مقاومة هوائية عالية تؤثر على السرعة.
• فرط التحكم: انحراف مفرط قد يجعل الطائرة غير مستقرة أو حساسة بشكل مفرط.
• إجهاد السيرفو: الزوايا الكبيرة قد تجهد أو تُتلف المحركات المؤازرة أو الروابط الميكانيكية.

طرق التحكم في الانحراف

• إعدادات جهاز الإرسال:
• • معدلات مزدوجة: تقلل من مدى الحركة لأوضاع الطيران المريحة.
  • نقاط النهاية: تحدد مدى حركة السيرفو القصوى.
• الهندسة الميكانيكية:
• • مكان تثبيت الذراع والرابط يؤثر على مدى الحركة.
• الإعدادات الأسية (Expo):
• • تقلل الحساسية قرب مركز عصا التحكم، مع الحفاظ على الحركة الكاملة عند الأطراف.

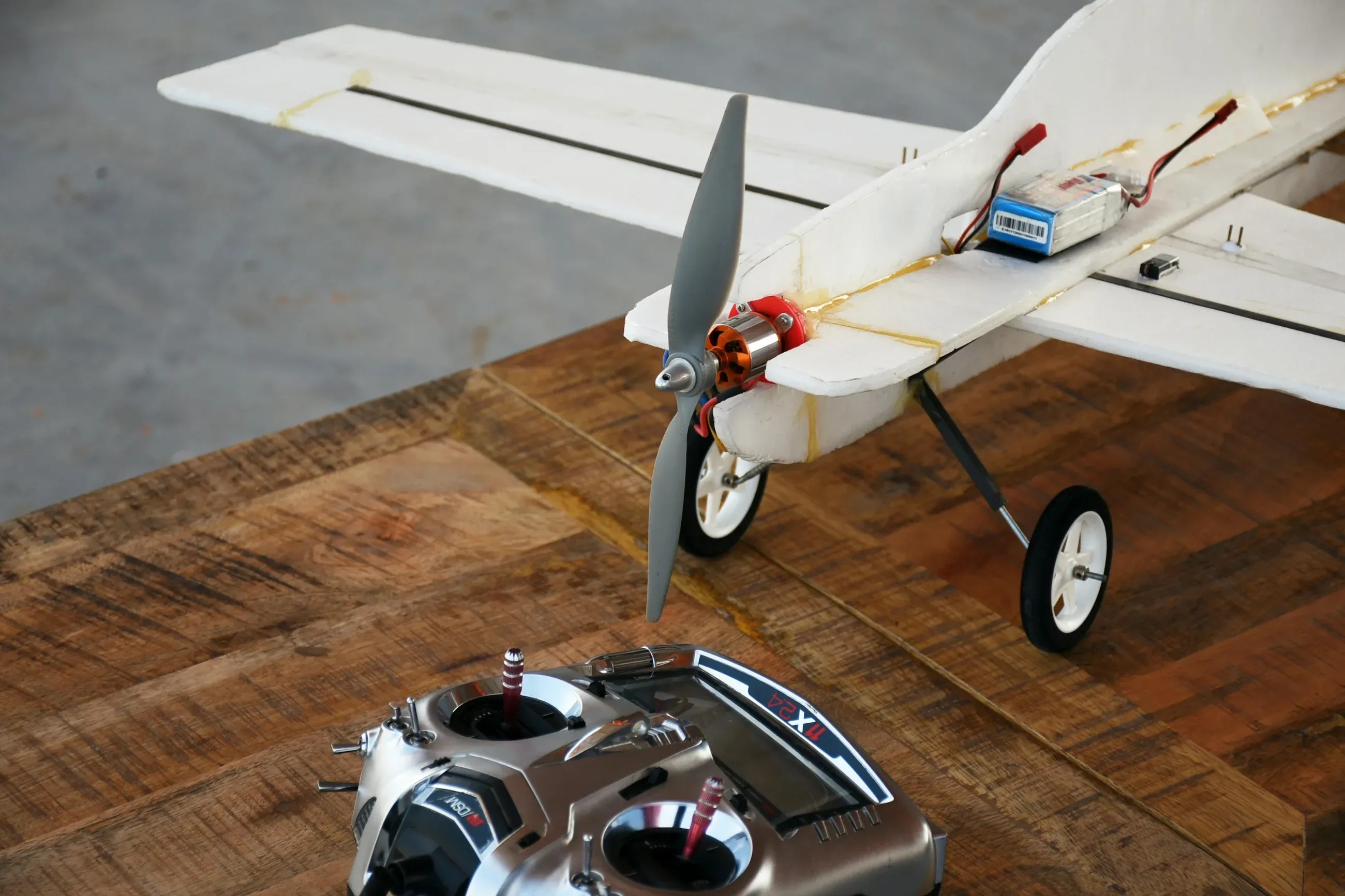

4. الروابط الميكانيكية وآليات التحكم في طائرات RC

تعتمد طائرات RC على مجموعة من المحركات المؤازرة، والأذرع، والوصلات لنقل أوامر الطيران إلى أسطح التحكم.

الأذرع والروابط (Pushrods and Horns)

• الأذرع: قضبان صلبة (معدنية أو كربونية أو بلاستيكية) تنقل الحركة من السيرفو إلى سطح التحكم.
• أذرع التحكم: تُركّب على سطح التحكم وتعمل كرافعة.
• نسبة الحركة: يتغير مقدار الحركة حسب بعد النقاط المثبتة على الذراع.

نظام الكابل المزدوج (Pull-Pull)

• يُستخدم عادة في أنظمة الدفة للطائرات الأكبر أو البهلوانية.
• كابلان مشدودان في اتجاهين متعاكسين؛ كل واحد يسحب السطح عند الحركة.
• يوفّر تحكمًا ناعمًا وخفيف الوزن مع تقليل الانحناء.

اختيار السيرفو المناسب

• عزم الدوران: يجب أن يتناسب مع حجم السطح وسرعة الطيران.
• السرعة: السيرفو السريع ضروري في الطيران البهلواني.
• الجهد الكهربائي: السيرفو عالي الجهد يعمل بكفاءة أكبر مع بطاريات LiPo.
• النوع:
• • رقمي: أكثر دقة وثباتًا.
  • تناظري: أبسط وأرخص، مناسب للطائرات الصغيرة أو التدريبية.

تعديل حدود الحركة

• ميكانيكيًا: من خلال تغيير طول الذراع أو موضع الربط.
• إلكترونيًا: عبر إعدادات جهاز الإرسال لضبط النقاط المتوسطة والقصوى.

خاتمة

أسطح التحكم هي العناصر الأساسية التي تمنح الطائرات القدرة على المناورة والثبات في الهواء. تُعتبر الأسطح الأساسية ضرورية لأي طائرة قابلة للطيران، بينما تُستخدم الأسطح الثانوية والأنظمة الميكانيكية والإلكترونية لتوسيع قدرات الطائرة وتحسين أدائها.

بالنسبة لهواة طائرات RC، يُعد فهم العلاقة بين الأجزاء الميكانيكية مثل السيرفو والروابط من جهة، والأسطح الهوائية من جهة أخرى، أمرًا حاسمًا لبناء طائرات أكثر كفاءة وتحكمًا. سواء كنت تضبط طائرة تدريبية للاستقرار أو تُعد طائرة بهلوانية للمنافسة، فإن إتقان أسطح التحكم هو مفتاح التميّز في الطيران.
