الدليل الشامل لفهم مصابيح الصمام الثنائي

تُعدُّ مؤشرات الصمامات الثنائية الباعثة للضوء (LEDs) مكونات صغيرة ومنخفضة الطاقة تُستخدم بشكل شائع في الأجهزة الإلكترونية للإشارة إلى حالة الطاقة أو وضع التشغيل أو غيرها من الإشارات البصرية. يستكشف هذا المقال الجوانب الأساسية لمؤشرات الصمامات الثنائية، بما في ذلك تكوين الدبابيس، وتحديد القطب الموجب والسالب، والتوصيل الصحيح في الدائرة، وطرق حماية التيار، والمزيد.

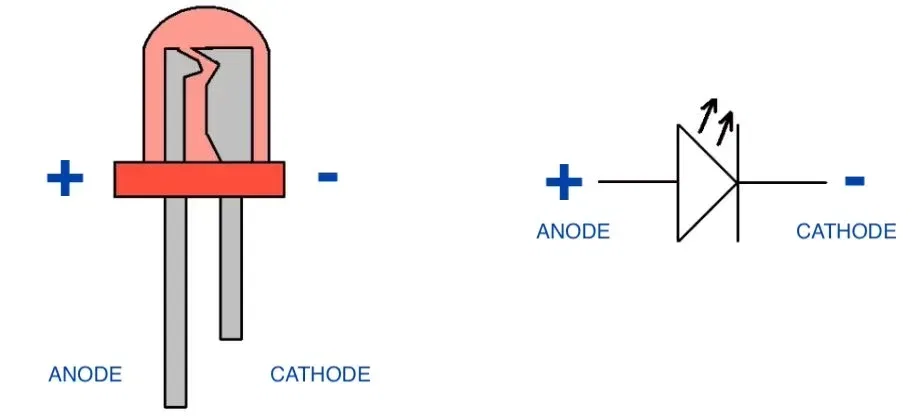

1. تكوين دبابيس مؤشرات الصمامات الثنائية

تحتوي مؤشرات الصمامات الثنائية عادةً على دبوسين:

• الأنود (+): الرجل الأطول، والتي تتصل بالجهد الموجب.
• الكاثود (-): الرجل الأقصر، والتي تتصل بالجهد السالب (GND). قد تحتوي بعض مصابيح الصمامات الثنائية على حافة مسطحة على جانب الكاثود لمزيد من التحديد.

2. كيفية تحديد القطب الموجب والسالب

• الرجل الأطول هي الأنود (+)، والرجل الأقصر هي الكاثود (-).
• وجود حافة مسطحة على جسم الصمامات الثنائية من الخارج يشير إلى الكاثود.
• القطب السالب ( الكاثود) متصل بصفيحة معدنية أعرض وأكبر من صفيحة الأنود.
• باستخدام المقياس المتعدد في وضع اختبار الصمام الثنائي: عندما يتم توصيل المجس الموجب إلى الأنود والمجس السلبي إلى الكاثود، سيظهر انخفاض جهد صغير (~1.8V-3.3V حسب لون الصمامات الثنائية).


ملاحظة: إذا كانت الدبابيس بنفس الطول، على سبيل المثال، بسبب القطع، يمكن تحديد الكاثود من خلال النظر داخل الصمامات الثنائية؛ حيث يكون الهيكل الداخلي الأكبر هو الكاثود، بينما يكون الهيكل الأصغر هو الأنود.

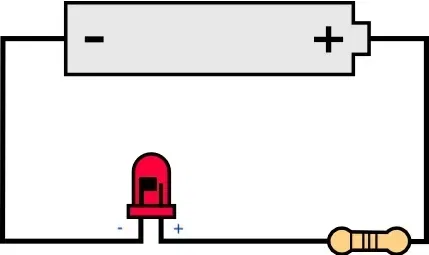

3. كيفية توصيل الصمامات الثنائية بشكل صحيح في الدائرة

لضمان التشغيل السليم:

• قم بتوصيل الأنود بمصدر الجهد الموجب.
• قم بتوصيل الكاثود بالأرضي من خلال مقاومة محددة للتيار لمنع تدفق التيار الزائد.
• تأكد من أن القطبية صحيحة لتجنب عدم عمل الصمامات الثنائية.

ملاحظة: موقع المقاومة ليس مهمًا، ستعمل الدائرة الكهربائية إذا تم وضع المقاومة على أي جانب من جانبي الصمام الثنائي الباعث للضوء (LED)

4. حماية الصمامات الثنائية من التيار الزائد

يمكن أن يتسبب التيار الزائد في تلف الصمامات الثنائية، مما يؤدي إلى ارتفاع درجة الحرارة أو الاحتراق.
تشمل طرق الحماية:

• مقاومة متسلسلة: وضع مقاومة على التوالي مع الصمامات الثنائية لتحديد التيار.
• مصدر تيار ثابت: للتحكم الدقيق في التيار في الدوائر المتقدمة.

لماذا تحتاج كل من الصمامات الثنائية إلى مقاومة خاصة بها؟

عند توصيل الصمامات الثنائية على التوازي، يجب أن يكون لكل من الصمامات الثنائية مقاومة محددة للتيار بدلاً من مشاركة مقاومة واحدة لها مجتمعة. إليك الأسباب:

🔴 اختلاف الجهد الأمامي للـصمامات الثنائية:
 حتى لو كانت الصمامات الثنائية من نفس النوع، فقد يكون هناك اختلاف طفيف في الجهد الأمامي، مما يؤدي إلى سحب الصمامات الثنائية ذات الجهد المنخفض للتيار الزائد، مما قد يؤدي إلى تلفها.

🔴 توزيع غير متساوٍ للتيار:
 الصمامات الثنائية ليست مقاومات مثالية، ويزداد التيار بشكل أسي مع الجهد. إذا حصل أحد من الصمامات الثنائية على تيار أكثر قليلًا، فإنه يسخن، مما يقلل الجهد الأمامي الخاص به، مما يؤدي إلى سحب تيار أكثر، مما قد يسبب انهيارًا حراريًا.

🔴 مخاطر الفشل:
 إذا تعطل احد الصمامات الثنائية (احتراق أو قصر الدائرة)، فإن الصمامات الثنائية المتبقية ستحصل على تيار أكبر، مما قد يتسبب في تلفها أيضا.

✅ أفضل ممارسة لحماية الصمامات الثنائية هو إرفاق مقاومة واحدة لكل صمام من الصمامات الثنائية
 يجب أن يرافق كل صمام من الصمامات الثنائية مقاومة خاصة بها لضمان:
✔ سطوع مستقر عبر جميع الصمامات الثنائية
✔ عدم تدفق تيار زائد لأي الصمامات الثنائية
✔ عمر أطول للصمامات الثنائية

📌 متى يمكن استخدام مقاومة واحدة لعدد من الصمامات الثنائية مجتمعة؟

• إذا كانت الصمامات الثنائية متصلة على التوالي، فإنها تشترك في نفس التيار، لذلك يمكن لمقاومة واحدة أن تعمل.
• إذا كنت تستخدم مصدر تيار ثابت بدلاً من مقاومة (مثل مشغل تيار ثابت)، يمكنك تشغيل مجموعة الصمامات الثنائية على التوازي.

للحصول على أفضل أداء وموثوقية، استخدم دائمًا مقاومة واحدة لكل من الصمامات الثنائية عند توصيل الصمامات الثنائية على التوازي.

هل يمكن توصيل الصمامات الثنائية بدون مقاومة؟

في معظم الحالات، لا ينبغي توصيل الصمامات الثنائية مباشرة بمصدر طاقة دون استخدام مقاومة لتحديد التيار، لأن التيار الزائد يمكن أن يتسبب في تلفها. ومع ذلك، هناك بعض الاستثناءات:

• استخدام بطارية زرية: بعض البطاريات الصغيرة (مثل CR2032) لديها قدرة محدودة على إخراج التيار، مما يسمح بتشغيل الصمامات الثنائية بدون مقاومة لفترات قصيرة بأمان.
• الصمامات الثنائية بمقاومات مدمجة: بعض الصمامات الثنائية تأتي مع مقاومة داخلية، مما يجعل استخدام مقاومة خارجية غير ضروري.
• مصادر طاقة محدودة التيار: بعض الدوائر، مثل منافذ الإدخال/الإخراج (GPIO) في المتحكمات الدقيقة، تحتوي على مقاومة داخلية تحد من التيار إلى مستويات آمنة.

5. اختيار قيمة المقاومة المناسبة للحماية

لحساب المقاومة المناسبة، استخدم قانون أوم:

حيث:

• R = قيمة المقاومة (Ω)
• V_supply = جهد الإمداد (V)
• V_LED = انخفاض الجهد عبر الصمام الثنائي (V)
• I_LED = التيار المطلوب (A)

مثال:
لمصدر طاقة 5V وصمام ثنائي أحمر (1.8V انخفاض الجهد) بتيار 10mA مطلوب:

اختر قيمة مقاومة قياسية (مثل 330Ω).

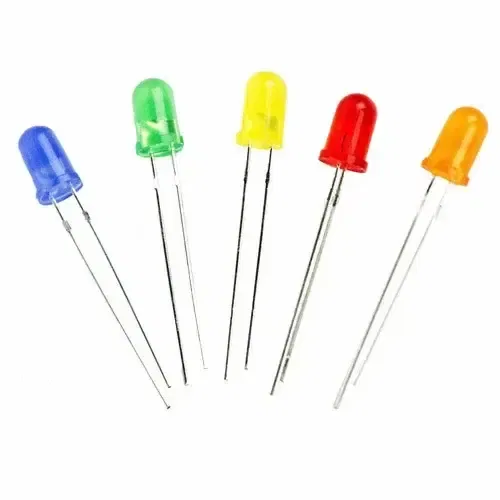

6. انخفاض الجهد عبر الصمامات الثنائية بألوان مختلفة

يعتمد انخفاض الجهد الأمامي على لون الصمام الثنائي:

• أحمر: ~1.8V – 2.2V
• أصفر: ~2.0V – 2.4V
• أخضر: ~2.0V – 3.0V
• أزرق: ~3.0V – 3.5V
• أبيض: ~3.0V – 3.5V

7. التيار الأقصى للصمامات الثنائية حسب اللون

تختلف أقصى قيم التيار للصمامات الثنائية وفقًا للونها:

• أحمر: 10-20mA
• أصفر: 10-20mA
• أخضر: 10-30mA
• أزرق/أبيض: 10-30mA (قد تتطلب الأنواع ذات الطاقة العالية تيارًا أكبر)

8. كيفية اختبار الصمام الثنائي باستخدام مقياس متعدد

• استخدام وضع الثنائي (Diode Mode):
• • اضبط المقياس المتعدد على وضع اختبار الثنائي.
  • قم بتوصيل المجس الموجب بالأنود والسالب بالكاثود.
  • إذا كان الصمام الثنائي يعمل، فسيضيء خافتًا، وسيظهر المقياس انخفاض الجهد.
• استخدام وضع المقاومة (Resistance Mode):
• • اضبط المقياس على وضع المقاومة (Ω).
  • قم بتوصيل المجسات كما في وضع الثنائي.
  • إذا ظهرت قراءة مقاومة عالية في الاتجاهين، فقد يكون الصمام الثنائي تالفًا.

الخاتمة

تُعدّ الصمامات الثنائية من المكونات الأساسية في الإلكترونيات، حيث توفر تغذية راجعة بصرية. يساعد فهم تكوين الأرجل، التوصيل الصحيح، وتقنيات حماية التيار على ضمان التشغيل الموثوق والعمر الطويل للصمامات الثنائية. اختيار المقاومة المناسبة ومعرفة انخفاض الجهد يعزز من كفاءة تصميم الدوائر لمختلف التطبيقات.
