يُعد الصمام الثنائي أحد أكثر المكونات الإلكترونية الأساسية. وهو جهاز شبه موصل يسمح للتيار بالمرور في اتجاه واحد بينما يمنعه في الاتجاه المعاكس. هذه الخاصية تجعل الصمامات الثنائية ضرورية في العديد من الدوائر الإلكترونية، بدءًا من مزودات الطاقة وصولًا إلى معالجة الإشارات.

تُصنع الصمامات الثنائية من مواد شبه موصلة مثل السيليكون (Si) والجرمانيوم (Ge)، حيث يتم تطعيمها لإنشاء وصلة PN. تشكل هذه الوصلة جوهر وظيفة الصمام الثنائي، مما يمكنه من العمل كصمام أحادي الاتجاه للتيار الكهربائي.

أنواع الصمامات الثنائية ووظائفها

هناك عدة أنواع من الصمامات الثنائية، كل منها مصمم لتطبيقات محددة:

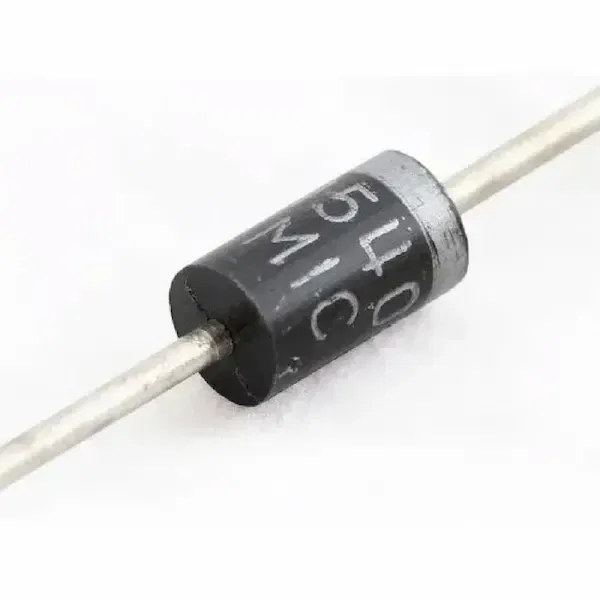

1. الصمامات الثنائية المقوّمة (Rectifier Diodes)

• الوظيفة: تحويل التيار المتردد (AC) إلى تيار مستمر (DC) في مزودات الطاقة.
• المثال: 1N4007 (يُستخدم في محولات الطاقة ومقوّمات الجهد).

2. الصمامات الثنائية زنر (Zener Diodes)

• الوظيفة: الحفاظ على استقرار الجهد في الدوائر من خلال السماح للتيار بالتدفق في الاتجاه العكسي عند الوصول إلى جهد معين.
• المثال: يُستخدم في تنظيم الجهد والحماية من الجهد الزائد.

3. الصمامات الثنائية الباعثة للضوء (LEDs)

• الوظيفة: تحويل الطاقة الكهربائية إلى ضوء عند توصيله بالجهد الصحيح.
• المثال: يُستخدم في مؤشرات الإضاءة، الشاشات، والإضاءة العامة.

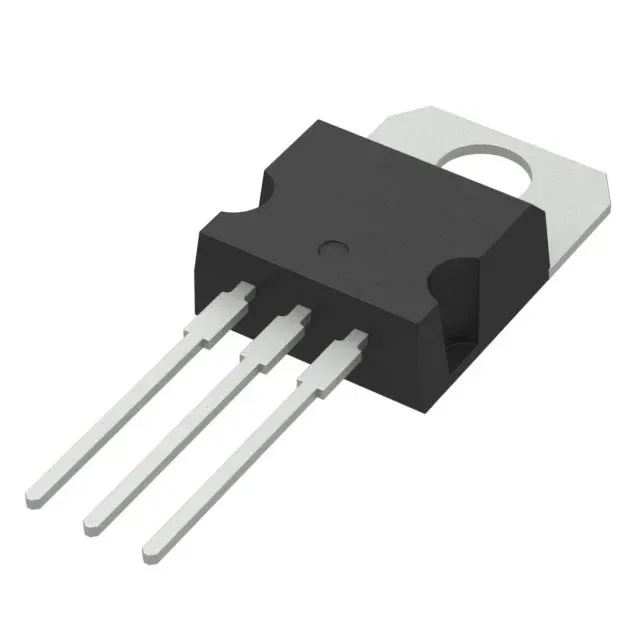

4. الصمامات الثنائية شوتكي (Schottky Diodes)

• الوظيفة: توفر سرعة تبديل عالية وانخفاض جهد التوصيل، مما يجعلها مثالية للتطبيقات عالية السرعة.
• المثال: تُستخدم في دوائر الترددات اللاسلكية (RF) ومقوّمات الطاقة.

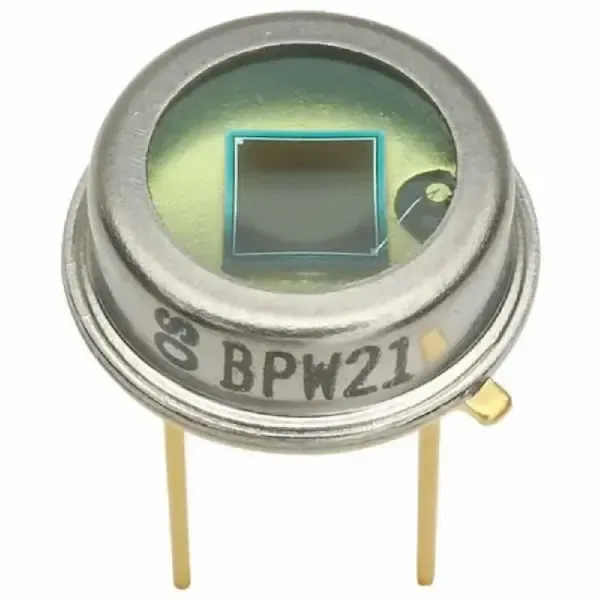

5. الصمامات الثنائية الضوئية (Photodiodes)

• الوظيفة: تحويل الطاقة الضوئية إلى تيار كهربائي، وتستخدم في أجهزة الاستشعار والاتصالات البصرية.
• المثال: توجد في الألواح الشمسية ومستقبلات الأشعة تحت الحمراء.

تطبيقات الصمامات الثنائية

تُستخدم الصمامات الثنائية على نطاق واسع في الإلكترونيات الحديثة. ومن أبرز تطبيقاتها:

• تقويم الطاقة: تحويل التيار المتردد (AC) إلى تيار مستمر (DC) في دوائر الطاقة.
• تنظيم الجهد: تساعد الصمامات الثنائية زنر على الحفاظ على استقرار الجهد في الدوائر الكهربائية.
• استخلاص الإشارات: استخراج المعلومات من الإشارات المعدلة في أجهزة الاستقبال الراديوية.
• الإضاءة والشاشات: تُستخدم الـ LEDs في الشاشات الرقمية، مؤشرات الإضاءة، وإضاءة الشوارع.
• تحويل الطاقة الشمسية: تعمل الصمامات الثنائية الضوئية والخلايا الشمسية على تحويل الضوء إلى كهرباء.
• التطبيقات عالية التردد: تُستخدم الصمامات الثنائية شوتكي والنفقية في دوائر التردد اللاسلكي والميكروويف.
• حماية من التفريغ الكهروستاتيكي: تحمي المكونات الإلكترونية الحساسة من الارتفاعات المفاجئة في الجهد.

تحديد الأنود والكاثود في الديودات الفعلية

لتحديد طرف الأنود والكاثود في الديود، يمكن الاستعانة بالمؤشرات الرمزية والمادية. في المخططات الكهربائية، يُمثّل رمز الديود بمثلث يشير نحو خط عمودي — حيث يرمز المثلث إلى الأنود (+)، بينما يشير الخط إلى الكاثود (–). أما في الديودات الفعلية، فعادةً ما يتم تمييز الكاثود بواسطة شريط واضح. في ديودات الزجاج ذات الأرجل (مثل 1N4148)، يظهر هذا الشريط على شكل حلقة ملونة أو محفورة قرب أحد الطرفين. في ديودات التقويم البلاستيكية السوداء (مثل 1N4007)، يكون هذا الشريط عادةً باللون الرمادي أو الفضي. أما في ديودات السطح (SMD) مثل SS24، فيتم تمييز الكاثود بخط أو شريط مطبوع على أحد جوانب العلبة.

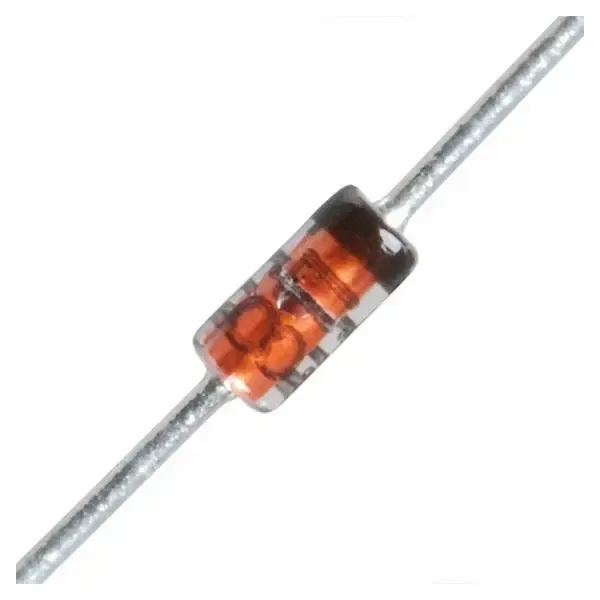

في الصورة التالية، يظهر في القسم العلوي رمز الديود مع توضيح لموقعي "الكاثود" و"الأنود". أسفله مباشرة، يظهر ديود زجاجي بجسم برتقالي وشريط أسود على الجهة اليسرى يشير إلى الكاثود. في المنتصف، يظهر ديود أسطواني أكبر بشريط رمادي يمثل الكاثود. أما في الأسفل، فيظهر ديود سطح من نوع SS24، يحتوي على شريط أبيض على الحافة اليسرى — وهو علامة الكاثود. تساعد هذه العلامات البصرية في ضمان التوصيل الصحيح للديود داخل الدائرة الكهربائية.

مثال عملي: مقوم نصف الموجة

أحد التطبيقات الشائعة والعملية للديود هو التقويم، وهي عملية تحويل التيار المتردد (AC) إلى تيار مستمر (DC). أبسط أشكال هذه العملية هو مقوم نصف الموجة، والذي يستخدم ديوداً واحداً لحجب نصف دورة التيار المتردد، والسماح بمرور النصف الآخر فقط.

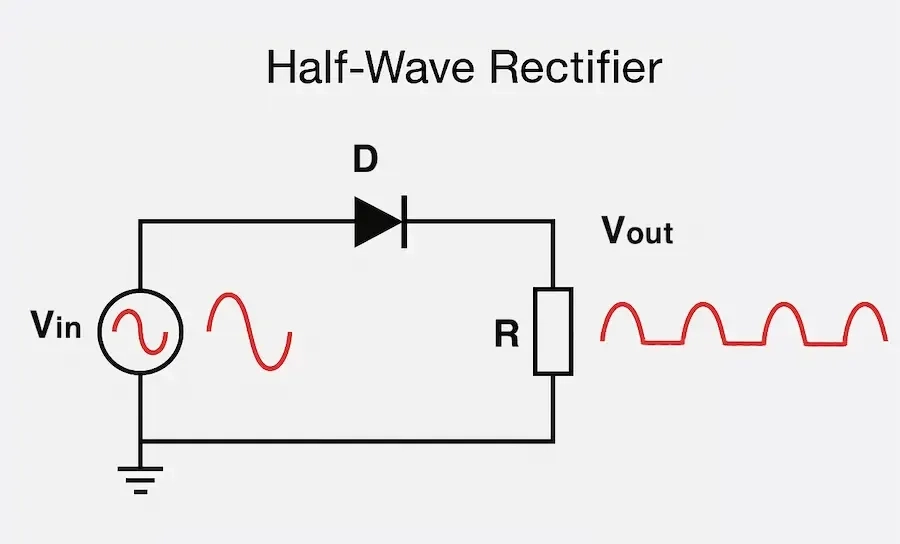

في الدائرة الموضحة تالياً، يتم توصيل جهد الدخل المتردد (Vin) على التوالي مع ديود (D) ومقاومة حمل (R). أثناء النصف الموجب من دورة التيار المتردد، يصبح الديود في حالة انحياز أمامي ويقوم بتوصيل التيار، مما يسمح بظهور الجهد عبر المقاومة. أما في النصف السالب من الدورة، فيكون الديود في حالة انحياز عكسي ويمنع مرور التيار، مما يؤدي إلى عدم وجود جهد خرج.

وبالتالي، يظهر جهد الخرج (Vout) على شكل سلسلة من النبضات نصف الجيبية الموجبة، كما هو موضح على يمين الدائرة. ويُعرف هذا النوع من الإشارة بـ التيار المستمر النابض، وعلى الرغم من أنه غير منتظم، إلا أنه قد يكون مناسباً لبعض التطبيقات البسيطة. وللحصول على خرج أكثر ثباتًا وأقل تموّجًا، يمكن إضافة مكونات إضافية مثل المكثفات أو منظمات الجهد، كما هو الحال في دوائر المقوم الكامل أو المقوم مع مرشح.

تُظهر هذه الدائرة أحد أبسط وأهم استخدامات الديودات في تصميم مصادر الطاقة، وتوضح كيف يمكن لمكون بسيط أن يقوم بعملية التقويم بكفاءة وبدون تعقيد.

الخاتمة

تُعد الصمامات الثنائية من المكونات الأساسية في الإلكترونيات، حيث تلعب أدوارًا مختلفة في تقويم الطاقة، تعديل الإشارات، تنظيم الجهد، والإضاءة. يساعد فهم أنواعها المختلفة ووظائفها المهندسين والهواة على تصميم دوائر إلكترونية فعالة. سواء في مزودات الطاقة، الاتصالات اللاسلكية، أو شاشات العرض، تظل الصمامات الثنائية حجر الأساس للأجهزة الإلكترونية الحديثة.
