مقدمة لفهم المقاومة الكهربائية

المقاومات هي مكونات أساسية في الإلكترونيات، وفهمها ضروري سواء كنت تعمل على دائرة LED بسيطة أو مشروع أكثر تعقيدًا. في هذا الدليل، سنشرح ما هي المقاومات، وما وظيفتها، والأنواع المختلفة المتاحة، وكيفية التعرف عليها—مع تقديم تشبيه واضح وسهل الفهم.

ما هي المقاومة الكهربائية؟

المقاومة الكهربائية هي مكون إلكتروني مصمم للحد من تدفق التيار الكهربائي أو تنظيمه داخل الدائرة. فكر فيها كجهاز تحكم يضمن أن التيار لا يتجاوز المستويات الآمنة، مما يحمي الأجزاء الحساسة في الدائرة.

المقاومات وأنابيب المياه: تشبيه متوازن

تخيل أن الدائرة الكهربائية هي نظام من أنابيب المياه:

• الجهد الكهربائي (Voltage) يشبه ضغط الماء—هو القوة التي تدفع الماء (أو الإلكترونات) عبر الأنابيب.
• التيار الكهربائي (Current) هو تدفق الماء—أي كمية الماء التي تتحرك عبر الأنابيب.
• المقاومة (Resistance) تشبه عرض الأنبوب—الأنبوب الضيق (مقاومة عالية) يحد من تدفق الماء، بينما الأنبوب العريض (مقاومة منخفضة) يسمح بمرور كمية أكبر.

كما أن وجود جزء ضيق في أنبوب الماء يساعد في التحكم في تدفق المياه ومنع الفيضانات، تعمل المقاومة على التحكم في التيار الكهربائي لحماية الدائرة. يساعد هذا التشبيه في فهم الدور الأساسي للمقاومات في تنظيم التيار والجهد الكهربائي.

أهمية قانون أوم

قانون أوم هو مبدأ أساسي يربط بين الجهد (V)، والتيار (I)، والمقاومة (R):
V = I × R

هذا القانون هو السبب في أن المقاومات مفيدة للغاية—فهي تتيح لك التحكم في مقدار التيار المار عبر الدائرة من خلال ضبط قيمة المقاومة.

ما هي استخدامات المقاومات؟

تؤدي المقاومات عدة وظائف أساسية في الدوائر الإلكترونية:

1. تحديد التيار

في الدوائر مثل دوائر LED، تمنع المقاومات مرور تيار زائد قد يتسبب في تلف المكونات الحساسة.

2. تقسيم الجهد

عند توصيل المقاومات على التوالي، يمكن استخدامها لإنشاء مقسم جهد يُنتج جهدًا أقل من المصدر الأساسي، وهو أمر مفيد عندما تتطلب المكونات المختلفة مستويات جهد مختلفة.

3. تهيئة تشغيل الأجهزة النشطة

تساعد المقاومات في ضبط نقطة التشغيل الصحيحة (أو التهيئة) للترانزستورات والمكونات الفعالة الأخرى، مما يضمن عملها بشكل صحيح.

4. معالجة الإشارات

في تطبيقات متعددة، تساعد المقاومات في تصفية الإشارات وتثبيتها، وهو أمر أساسي لقراءات المستشعرات الدقيقة ومعالجة الصوت.

أنواع المقاومات

تتوفر المقاومات بأشكال مختلفة، كل منها مصمم لغرض معين:

1. المقاومات الثابتة

• مقاومات فيلم الكربون (Carbon Film Resistors): شائعة ومنخفضة التكلفة، تُستخدم في العديد من الدوائر الأساسية.
• مقاومات فيلم المعدن (Metal Film Resistors): تقدم دقة وثباتًا أفضل، مما يجعلها خيارًا جيدًا للدوائر التي تتطلب دقة عالية.
• مقاومات سلكية (Wirewound Resistors): مصممة لتحمل مستويات طاقة أعلى، تُستخدم عادةً في الدوائر الكهربائية عالية الطاقة.
• المقاومات المثبتة على السطح (SMD):
  تم تصميم هذه المقاومات ليتم تثبيتها مباشرة على سطح لوحات الدوائر المطبوعة (PCBs). وهي عادةً أصغر بكثير من نظيراتها التي يتم تثبيتها عبر الفتحات، مما يسمح بتصميم دوائر أكثر إحكامًا وأتمتة. تتوفر مقاومات SMD بأحجام مختلفة وبأنواع تشمل كلًّا من فيلم الكربون وفيلم المعدن، مما يجعلها خيارًا شائعًا في تصنيع الإلكترونيات الحديثة.

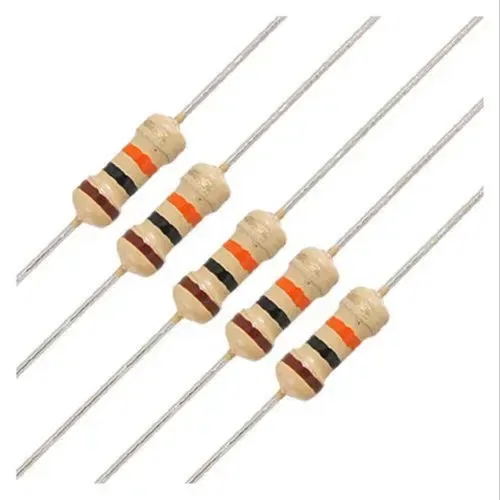

مقاومات فيلم الكربون

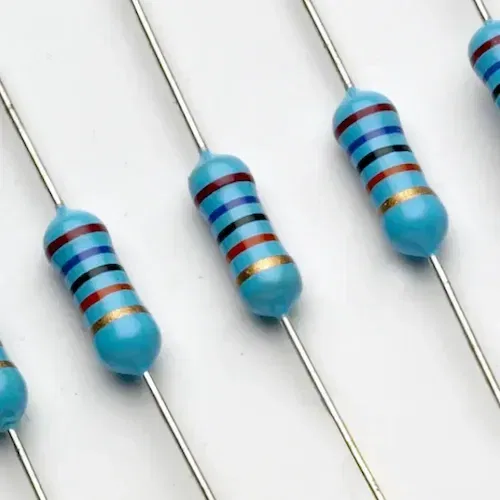

مقاومات فيلم المعدن

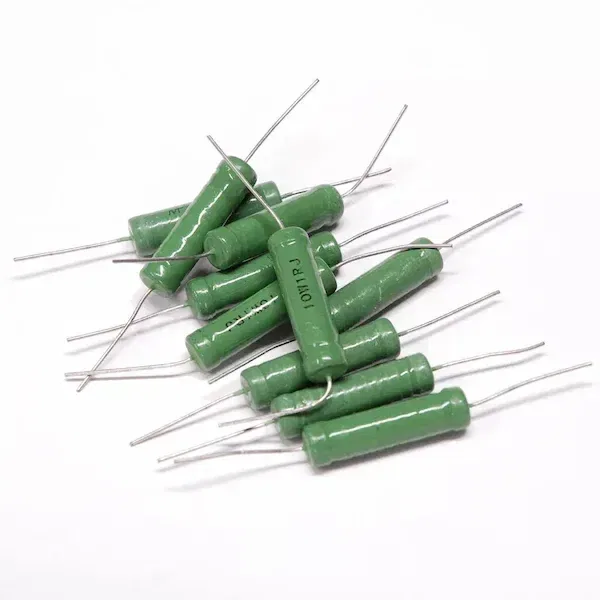

مقاومات سلكية

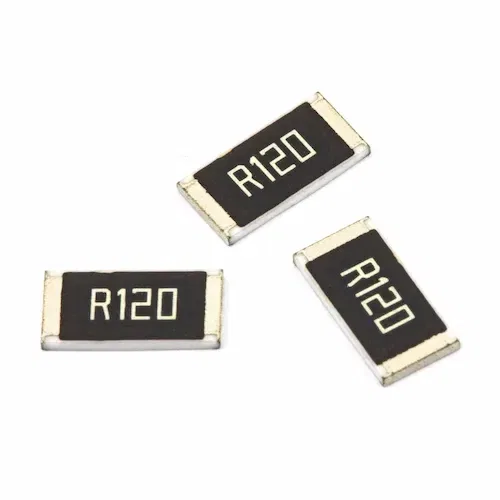

المقاومات المثبتة على السطح

2. المقاومات المتغيرة

• المقاومات المتغيرة (Potentiometers): تسمح لك بضبط المقاومة ديناميكيًا (مثل التحكم في مستوى الصوت أو السطوع) باستخدام مقبض أو شريط تمرير.
• المقاومات المتغيرة القوية (Rheostats): تشبه المقاومة المتغيرة ولكن تُستخدم غالبًا للتحكم في التيار بدلاً من الجهد.

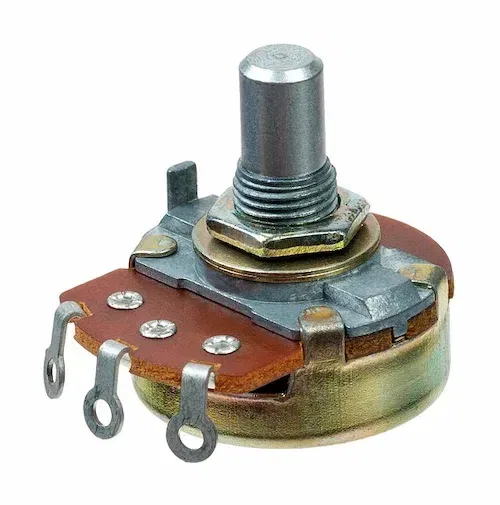

Potentiometers

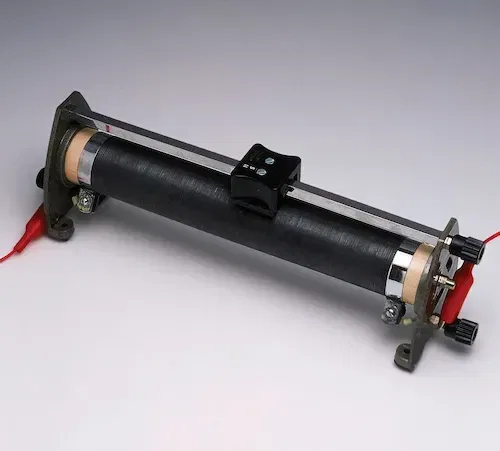

Rheostats

3. المقاومات الخاصة

• المقاومات الحرارية (Thermistors): مقاومات تتغير قيمتها وفقًا لدرجة الحرارة، مما يجعلها مفيدة في استشعار درجة الحرارة وتعويض التغيرات الحرارية.
• المقاومات الضوئية (Photoresistors - LDRs): تتغير مقاومتها بناءً على كمية الضوء الذي تتعرض له، وتُستخدم عادةً في الدوائر الحساسة للضوء.

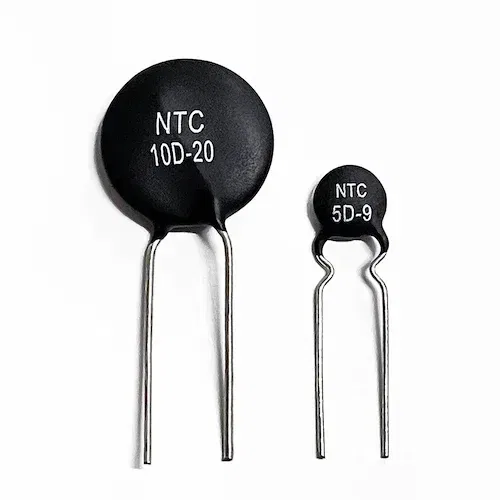

المقاومات الحرارية (Thermistors)

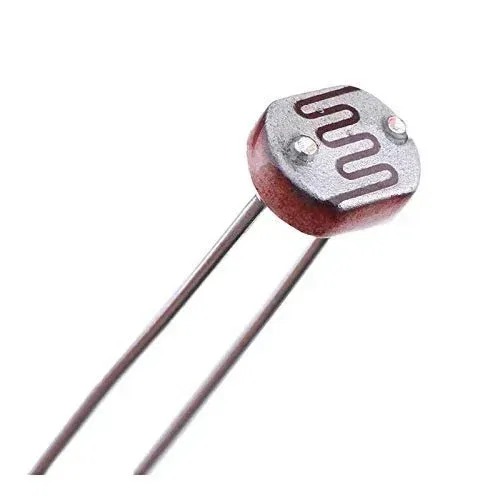

المقاومات الضوئية (Photoresistors - LDRs)

كيفية التعرف على المقاومة

تُحدد المقاومات عادةً إما باستخدام أشرطة ملونة مشفرة أو قيم رقمية مطبوعة، والتي تشير إلى مقاومتها وقيم التفاوت (التسامح). على لوحات الدوائر المطبوعة (PCBs)، قد يتم أيضًا وضع علامة على المقاومات بقيمها إلى جانب الرمز التخطيطي

للمساعدة في التعرف عليها.

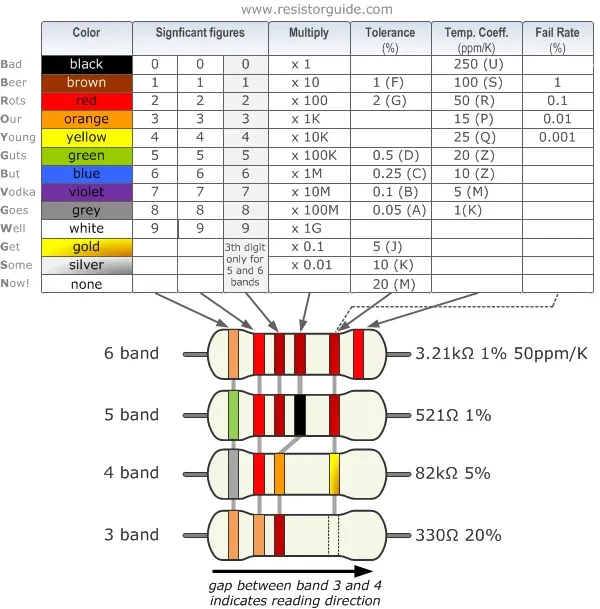

فهم كود الألوان للمقاومات

تستخدم معظم المقاومات الصغيرة نظام الألوان للإشارة إلى قيمتها. إليك مرجعًا مبسطًا:

كيفية قراءة الأشرطة اللونية

1. أول شريطان أو ثلاثة شرائط: تحدد الرقم الأساسي للمقاومة.
2. الشريط التالي: يحدد المضاعف، أي عدد الأصفار التي يجب إضافتها.
3. شريط التفاوت: (إن وجد) يشير إلى دقة قيمة المقاومة.

مثال:
إذا كانت الأشرطة أحمر، بنفسجي، أصفر، ذهبي:

• أحمر (2) + بنفسجي (7) = 27
• أصفر = مضاعف 10⁴ (10,000)
• ذهبي = تفاوت ±5٪

إذن، قيمة المقاومة هي 270,000 أوم (أو 270 كيلو أوم) مع تفاوت ±5٪.

المقاومات ذات القيم المطبوعة

في المقاومات الأكبر أو الأكثر دقة، تتم طباعة القيمة مباشرة بدلاً من استخدام الأشرطة الملونة، مما يسهل قراءتها.

الخاتمة

المقاومات مكونات صغيرة ولكنها ضرورية لضمان عمل الدوائر الكهربائية بأمان وكفاءة. فهي تساعد في التحكم في التيار، وتقسيم الجهد، وحماية المكونات الحساسة—تمامًا كما يتحكم الجزء الضيق في أنبوب الماء في تدفق المياه.

من خلال فهم وظيفتها وأنواعها وكيفية قراءة قيمها، يمكنك بناء دوائر إلكترونية موثوقة. سواء كنت مبتدئًا أو تسعى لمراجعة معلوماتك، فإن إتقان أساسيات المقاومات خطوة أساسية نحو مشاريع أكثر تقدمًا.

نتمنى لك تجربة ممتعة في بناء الدوائر! 🚀
