فهم مكثفات الربط في الإلكترونيات

لماذا نستخدمها، ماذا يحدث إذا لم نستخدمها، ونصائح عملية للتصميم

1. المقدمة

في العديد من الدوائر التناظرية والرقمية – خاصة في أنظمة الصوت ومعالجة الإشارات والاتصالات – تلعب مكثفات الربط دورًا أساسيًا. ربما لاحظت وجودها بين مراحل مكبرات الصوت أو في مدخل أو مخرج دارة إلكترونية.

لكن لماذا نضعها؟ ما وظيفتها بالضبط؟ وهل يمكن للدارة أن تعمل بدونها؟

هذا المقال يجيب عن هذه الأسئلة بأسلوب عملي ويعرض أمثلة واقعية.

2. ما هي مكثفات الربط؟

مكثف الربط هو مكثف يُوضع بين مرحلتين في الدارة بهدف السماح بمرور الإشارات المتناوبة (AC) مع حجب المكونات المستمرة (DC). وظيفته الأساسية هي عزل الجهد المستمر لكل مرحلة عن الأخرى مع السماح بمرور الإشارة المطلوبة.

الوظيفة الرئيسية:

حجب الجهد المستمر
تمرير الإشارات المتناوبة

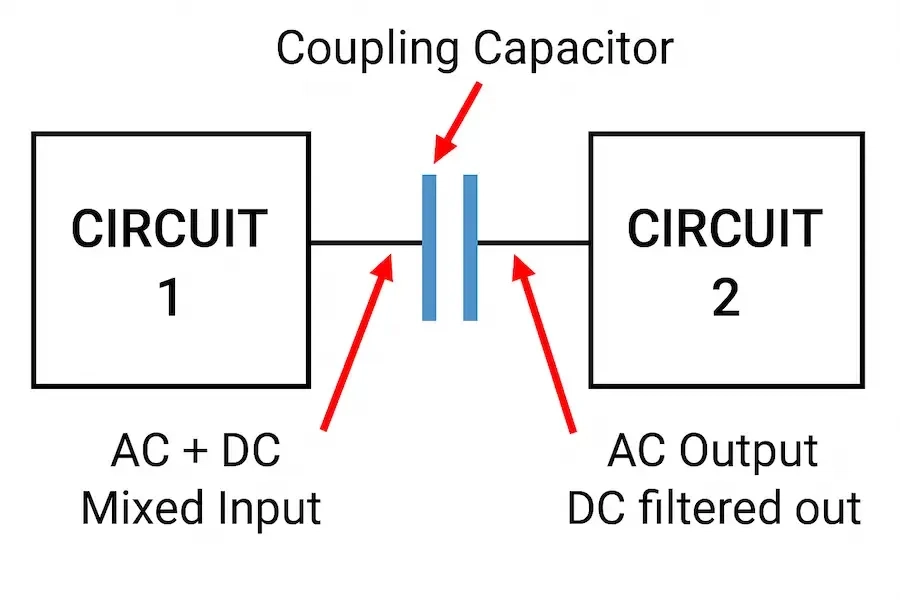

تخيل وجود مرحلتين في مكبر صوت: الأولى تعمل على جهد انحياز مستمر 2 فولت، والثانية على 0 فولت. دون مكثف ربط، فإن التوصيل المباشر بين المرحلتين قد يسبب اضطرابًا في الجهد وربما يؤدي إلى تلف المكونات.

coupling capacitor between two circuit blocks diagram

3. لماذا نستخدم مكثفات الربط؟

فيما يلي الأسباب التي تجعلنا نستخدم مكثفات الربط في الدارات:

عزل الجهد المستمر: يمنع انتقال الجهد المستمر بين المراحل.
حماية الانحياز: يضمن أن كل مرحلة تحافظ على جهد الانحياز الخاص بها بشكل مستقل.
نقاء الإشارة: يسمح بمرور الإشارة المتناوبة دون إدخال انحياز مستمر غير مرغوب فيه.
السلامة والتوافق: يحمي المكونات الحساسة التي تتطلب 0 فولت مستمر على المدخل.

4. ماذا يحدث إذا لم نستخدم مكثف ربط؟

عدم استخدام مكثف ربط قد يؤدي إلى عدة مشكلات:

تداخل في جهد الانحياز: قد تؤثر المراحل على بعضها البعض وتغير جهود التشغيل.
زيادة استهلاك الطاقة: قد تمر تيارات مستمرة غير مرغوب فيها بين المراحل.
تلف المكونات: بعض المكونات قد تتلف إذا وصلها جهد مستمر غير متوقع.
تشوه الإشارة: خصوصًا في الصوتيات، قد يحدث انزياح أو تقطيع للإشارة.

ببساطة: إذا كان التصميم يتطلب عزل الجهود المستمرة بين المراحل، فإن إهمال مكثف الربط قد يؤدي إلى عدم استقرار أو تلف في الدارة.

5. كيفية اختيار مكثف الربط المناسب

عند اختيار مكثف ربط، يجب مراعاة ما يلي:

قيمة السعة

يجب أن تكون كافية لتمرير أقل تردد موجود في الإشارة دون تقليلها.

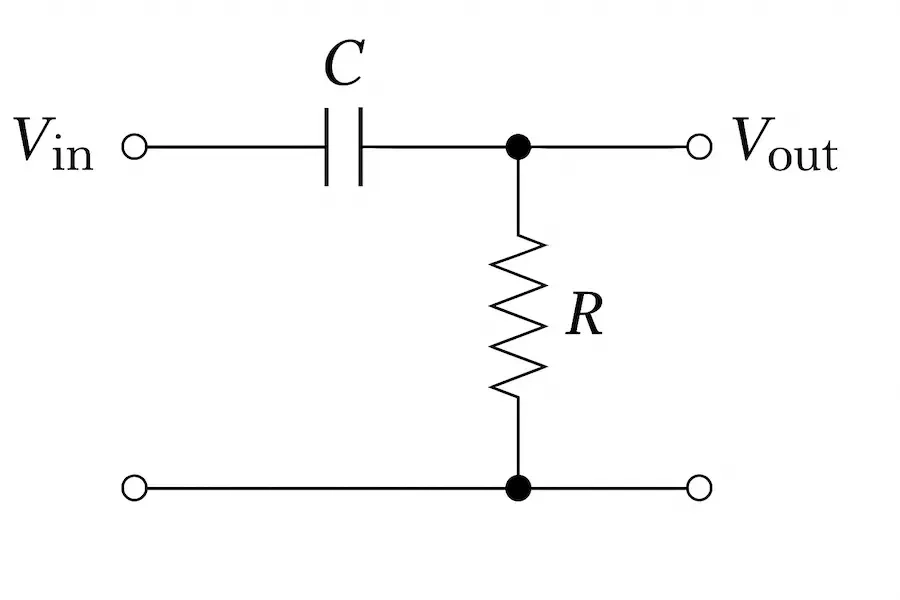

المعادلة التقريبية لحساب تردد القطع:

f_c = \frac{1}{2\pi RC}

حيث:

fc = تردد القطع (ويُفضل أن يكون أقل من أقل تردد في الإشارة)
R = مقاومة دخل المرحلة التالية
C = قيمة المكثف

في دوائر الصوت (من 20 هرتز إلى 20 كيلوهرتز)، القيم النموذجية تتراوح بين 0.1 ميكروفاراد إلى 10 ميكروفاراد.

الجهد الأقصى

اختر مكثفًا يتحمل جهدًا أعلى من أقصى جهد مستمر متوقع في الدارة.

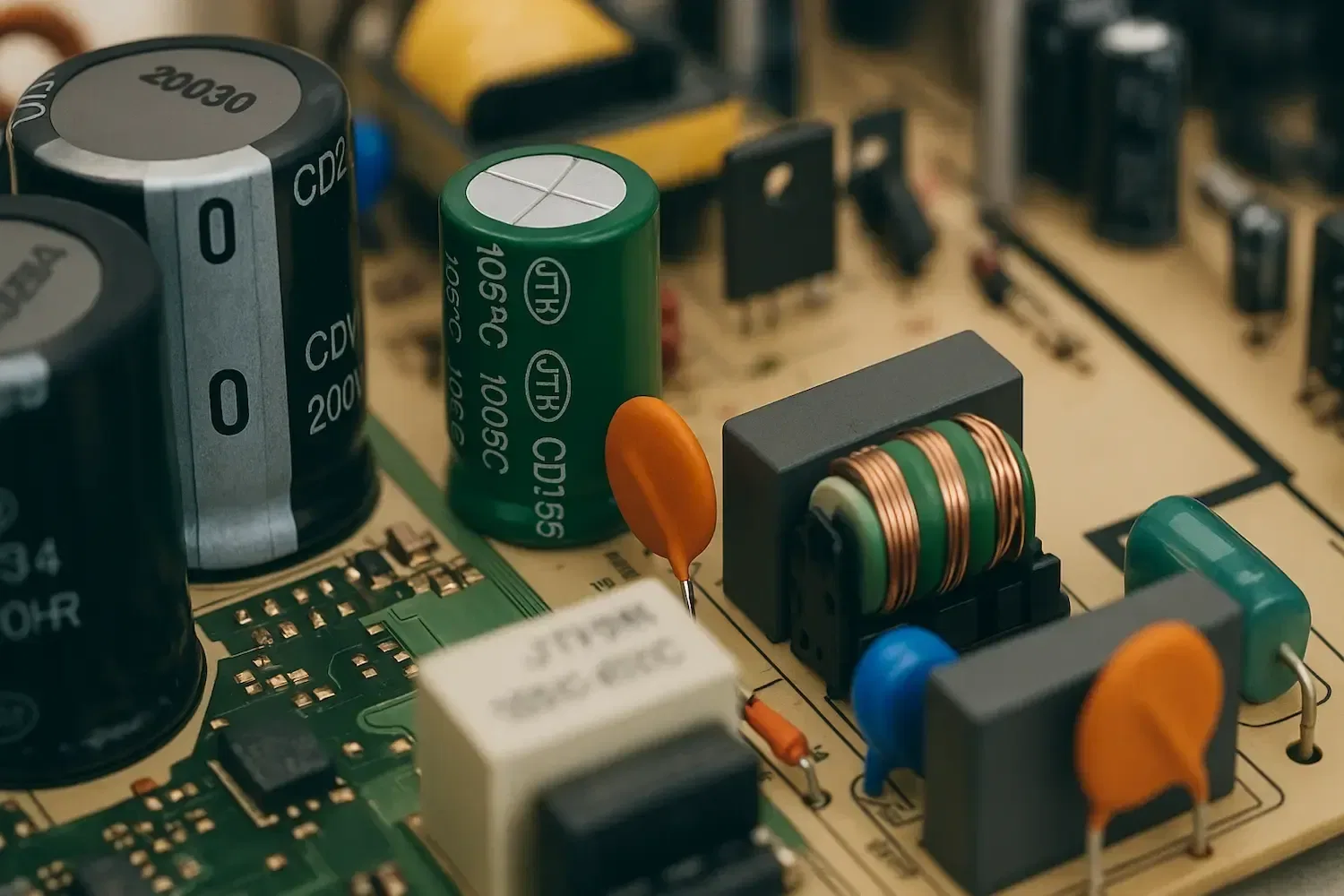

نوع المكثف

مكثفات الفيلم (Film): مناسبة جدًا لدوائر الصوت بسبب قلة التشوه.
مكثفات إلكتروليتية: تُستخدم عندما نحتاج إلى سعة كبيرة، لكنها قطبية ويجب تركيبها في الاتجاه الصحيح.
مكثفات السيراميك: صغيرة ورخيصة، لكنها قد تسبب ضوضاء في الدارات الحساسة.

6. أمثلة من الواقع

مكبرات الصوت: تُستخدم مكثفات الربط بين المراحل لحماية تحيّز الجهد وتمرير الإشارة فقط.
مدخلات الميكروفونات: يتم فيها حجب الجهد المستمر وتمرير الصوت فقط.
دوائر مكبر العمليات (Op-Amp): تُستخدم عندما تكون هناك اختلافات في الجهد بين مراحل مختلفة.

7. نصائح عملية

تحقق من القطبية: في حالة استخدام مكثف إلكتروليتي، تأكد من أن الطرف الموجب متصل بالجهد الأعلى.
افحص الإشارة: باستخدام راسم إشارة أو مقياس متعدد، تأكد من مرور الإشارة ومنع الجهد المستمر.
لا تبالغ في القيمة: استخدام مكثف أكبر من اللازم يزيد الحجم والتكلفة دون فائدة حقيقية.

8. الخلاصة

مكثفات الربط هي مكونات بسيطة لكنها ضرورية في الدارات التناظرية ومعالجة الإشارات. فهي تضمن تمرير الإشارة المتناوبة من مرحلة إلى أخرى دون السماح بتأثيرات غير مرغوبة من الجهد المستمر.

إذا كنت تصمم أو تفحص دارات إلكترونية تعتمد على الإشارات – مثل الصوت أو المستشعرات أو الاتصالات – فإن الفهم الجيد لمكثفات الربط واستخدامها بشكل صحيح هو أمر أساسي لتحقيق أداء موثوق وفعّال.
