استكشاف وحدة تزويد الطاقة المصغرة للوحة التجارب DC: أداة لا غنى عنها لعشاق الإلكترونيات

في عالم النماذج الأولية للإلكترونيات، يعد امتلاك مصدر طاقة موثوق ومريح أمرًا بالغ الأهمية. واحدة من أكثر الحلول المتاحة اليوم فعالية من حيث التكلفة والعملية هي وحدة تزويد الطاقة المصغرة للوحة التجارب DC. هذه الوحدة الصغيرة ولكن القوية متوفرة على نطاق واسع في الأسواق الإلكترونية مثل Amazon و AliExpress، مما يجعلها خيارًا ممتازًا للمبتدئين والهواة على حد سواء. في هذه المقالة، سنستكشف ميزاتها ومواصفاتها وتطبيقاتها.

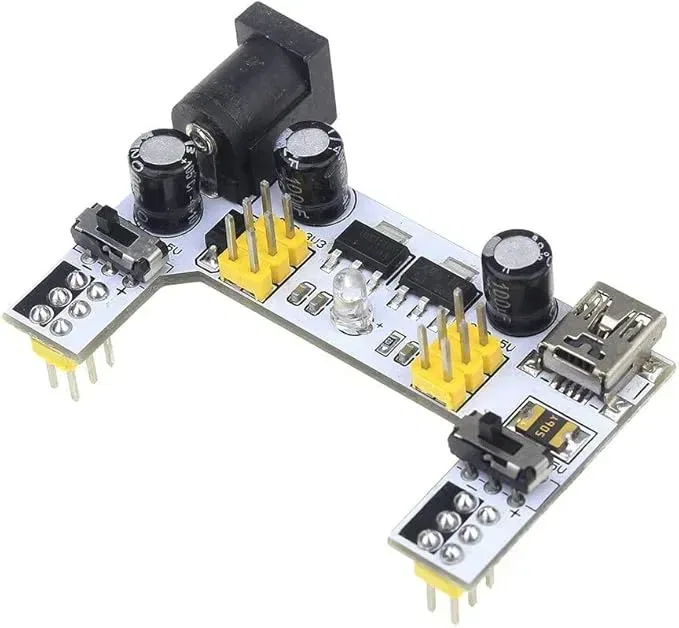

ما هي وحدة تزويد الطاقة المصغرة للوحة التجارب DC؟

تعد وحدة تزويد الطاقة المصغرة للوحة التجارب DC جهازًا مدمجًا لإدارة الطاقة مصممًا ليتناسب مباشرة مع لوحة تجارب قياسية بحجم 400 أو 830 ثقبًا. توفر هذه الوحدة جهدًا مستقرًا، مما يسمح للمستخدمين بتشغيل مكونات مختلفة في دوائرهم دون متاعب محولات الطاقة الخارجية ومنظمات الجهد.

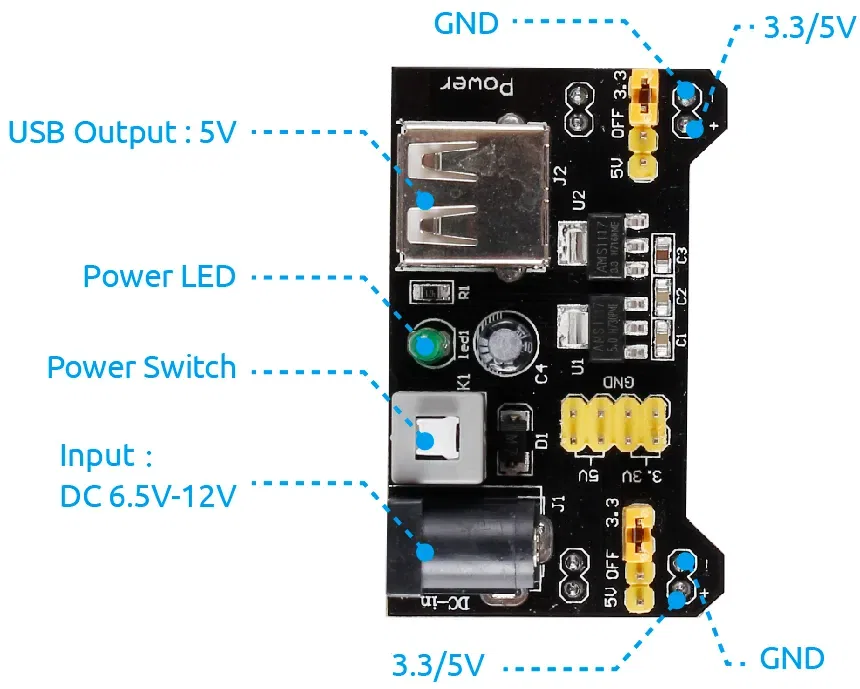

الميزات الرئيسية

جهد خرج مزدوج: توفر عادةً 3.3V و 5V كجهود منظمة، وهي مناسبة لمعظم وحدات التحكم الدقيقة والمستشعرات.
إدخال طاقة عبر USB ومقبس DC: يمكن تشغيلها عبر كابل USB أو مقبس DC (بجهد 6.5V - 12V)، مما يوفر مرونة كبيرة.
تصميم متوافق مع لوحة التجارب: يتم توصيلها بسهولة بقضبان الطاقة في لوحة التجارب، مما يلغي الفوضى في التوصيلات.
مفتاح تشغيل/إيقاف: يوفر تحكمًا مريحًا في الطاقة دون الحاجة إلى فصل مصدر الطاقة.
رؤوس إخراج متعددة: تتيح سهولة الوصول إلى طاقة 3.3V و 5V عبر دبابيس التوصيل.
مؤشر LED للطاقة: يحتوي على LED مدمج يشير إلى تشغيل الوحدة.

المواصفات

جهد الإدخال: 6.5V - 12V (مقبس DC) / 5V (USB)
جهد الإخراج: 3.3V، 5V
التيار الأقصى: ~700mA لكل خرج (يختلف حسب الطراز)
الواجهة: USB، مقبس DC، دبابيس توصيل
التوافق: لوحات تجارب 400 & 830 ثقبًا
المفتاح: تشغيل/إيقاف
مؤشر LED: حالة الطاقة

لا تستخدمه لتشغيل المحركات الكهربائية

على الرغم من أن هذه الوحدة ممتازة لتشغيل وحدات التحكم الدقيقة والمستشعرات والمكونات منخفضة الطاقة الأخرى، إلا أنها غير مناسبة لتشغيل المحركات الكهربائية DC. التيار الأقصى الذي توفره هذه الوحدة محدود، بينما تتطلب المحركات عادةً تيارات أعلى بكثير، مما قد يؤدي إلى تلف الوحدة أو تشغيل غير مستقر. للمشاريع التي تتضمن محركات، يُفضل استخدام دائرة تحكم مخصصة مع مصدر طاقة مناسب.

لماذا هذه الوحدة مفيدة؟

حل طاقة ميسور التكلفة – مقارنة بمصادر الطاقة الكبيرة، هذه الوحدة رخيصة جدًا، وغالبًا ما تكلف بضعة دولارات فقط.
متعددة الاستخدامات – مثالية لوحدات التحكم الدقيقة مثل Arduino, ESP8266, ESP32, Raspberry Pi Pico، بالإضافة إلى المستشعرات والمكونات الأخرى.
محمولة وصديقة للبطاريات – يمكن تشغيلها بواسطة حزمة بطارية، مما يجعلها مثالية للمشاريع الميدانية والتطبيقات المتنقلة.
آمنة ومستقرة – بفضل الخرج المنظم ومفتاح التشغيل/الإيقاف، تقلل من مخاطر تلف المكونات الحساسة.

كيفية استخدام الوحدة

تشغيل الوحدة: قم بتوصيل بطارية 9V، أو مصدر طاقة USB، أو محول DC (6.5V-12V) بمنفذ الإدخال.
وضعها على لوحة التجارب: قم بمحاذاة الدبابيس مع قضبان الطاقة في لوحة التجارب واضغط عليها برفق.
تحديد الجهد: استخدم القافزات (jumpers) الموجودة على اللوحة لاختيار 3.3V أو 5V لكل سكة طاقة.
تشغيل الطاقة: قم بتشغيل مفتاح ON/OFF، ويجب أن يضيء مؤشر LED للإشارة إلى التشغيل.
توصيل المكونات: استخدم قضبان الطاقة في لوحة التجارب لتزويد وحدات التحكم الدقيقة والمستشعرات والمكونات الأخرى بالطاقة.

الخاتمة

تعد وحدة تزويد الطاقة المصغرة للوحة التجارب DC أداة لا غنى عنها لأي شخص يعمل في النماذج الأولية للإلكترونيات. إن تكلفتها المنخفضة وسهولة استخدامها ومرونتها تجعلها إضافة رائعة لأي مجموعة أدوات إلكترونية. سواء كنت مبتدئًا تتعلم تصميم الدوائر أو هاويًا متقدمًا يجرب وحدات التحكم الدقيقة، فإن هذه الوحدة ستبسط بلا شك تجربة النماذج الأولية الخاصة بك.

إذا كنت تبحث عن حل طاقة رخيص وفعال ومحمول، فإن هذه الوحدة الصغيرة تستحق النظر. وهي متوفرة بسعر بضعة دولارات فقط على Amazon و AliExpress، مما يجعلها استثمارًا سيوفر لك الوقت والجهد في مشاريعك الإلكترونية.

نتمنى لكم تجربة ممتعة في عالم الإلكترونيات!
