لوحة التجارب (Breadboard) أداة أساسية لكل محب للإلكترونيات

المقدمة

تُعد لوحة التجارب أداة أساسية لأي شخص مهتم بالإلكترونيات، من المبتدئين إلى المهندسين ذوي الخبرة. إنها توفر منصة مريحة وقابلة لإعادة الاستخدام لبناء واختبار الدوائر الكهربائية دون الحاجة إلى اللحام. يستعرض هذا المقال ما هي لوحة التجارب، أهميتها، كيفية بنائها، وكيفية استخدامها بفعالية في المشاريع الإلكترونية.

لماذا تعتبر لوحة التجارب مهمة؟

تعد لوحات التجارب قيمة لمحبي الإلكترونيات والمهنيين على حد سواء لأنها:

• تمكّن من النماذج الأولية السريعة: يمكن ترتيب وإعادة ترتيب المكونات بسرعة دون توصيلات دائمة.
• تلغي الحاجة إلى اللحام: مما يجعل تجميع الدوائر وتعديلها أسهل وأكثر أمانًا، خاصة للمبتدئين.
• تدعم التعلم والتجريب: تتيح لوحات التجارب للمستخدمين اختبار وتحسين تصميم الدوائر قبل تنفيذها على لوحات الدوائر المطبوعة (PCB).
• قابلة لإعادة الاستخدام وذات تكلفة منخفضة: على عكس الدوائر الملحومة، يمكن استخدام لوحات التجارب مرارًا لمشاريع مختلفة.

كيف يتم بناء لوحة التجارب؟

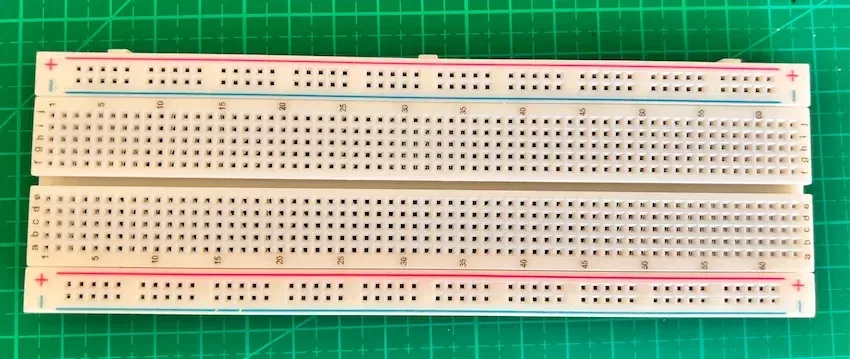

تتكون لوحة التجارب من قاعدة بلاستيكية بها العديد من الثقوب الصغيرة مرتبة في نمط شبكي. أسفل السطح، توجد شرائط معدنية تعمل أفقيًا وعموديًا لإنشاء توصيلات كهربائية. تتضمن لوحة التجارب النموذجية الأقسام التالية:

• خطوط الطاقة: وهي صفوف طويلة تمتد على طول الجزء العلوي والسفلي، وعادة ما تكون مُعلّمة بخطوط حمراء (+) وزرقاء (-). تُستخدم هذه لتوزيع الطاقة على الدائرة.
• شرائط التوصيل: وهي المناطق الرئيسية حيث يتم إدخال المكونات. كل عمود رأسي (في القسم الأوسط) متصل داخليًا، مما يسمح بربط المكونات بسهولة.
• الفجوة الوسطى: وهي فصل أفقي في المركز يستوعب الدوائر المتكاملة (ICs)، مما يضمن بقاء كل جانب معزولًا كهربائيًا.

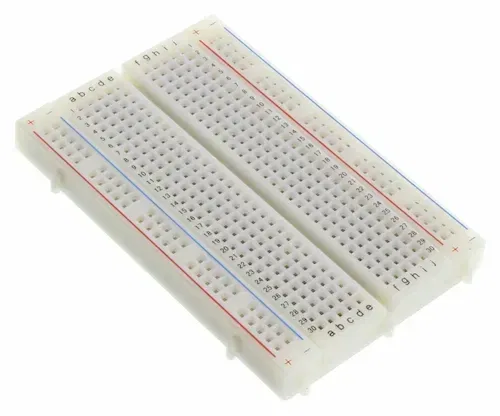

فهم نظام الشبكة في لوحة التجارب

تمتلك لوحات التجارب نظام شبكة مُعَلَّم بالأحرف والأرقام لمساعدة المستخدمين في تحديد الصفوف والأعمدة الدقيقة لوضع المكونات. يتكون هذا النظام من:

• صفوف مُعَلَّمة بالأرقام: تمتد أفقيًا وتساعد في تحديد التوصيلات الدقيقة للمكونات.
• أعمدة مُعَلَّمة بالأحرف: تمتد رأسيًا وتساعد في تحديد نقاط الإدخال الدقيقة.
• كل صف مرقم متصل داخليًا: في كل قسم، جميع الثقوب الخمسة في الصف المُرقَّم (A-E على جانب وF-J على الجانب الآخر) متصلة كهربائيًا.
• الفجوة الوسطى تضمن بقاء الجانبين منفصلين كهربائيًا ما لم يتم توصيلهما صراحةً.

يُسهِّل هذا النظام اتباع مخططات الدوائر وترتيب المكونات بطريقة منظمة دون ارتباك.

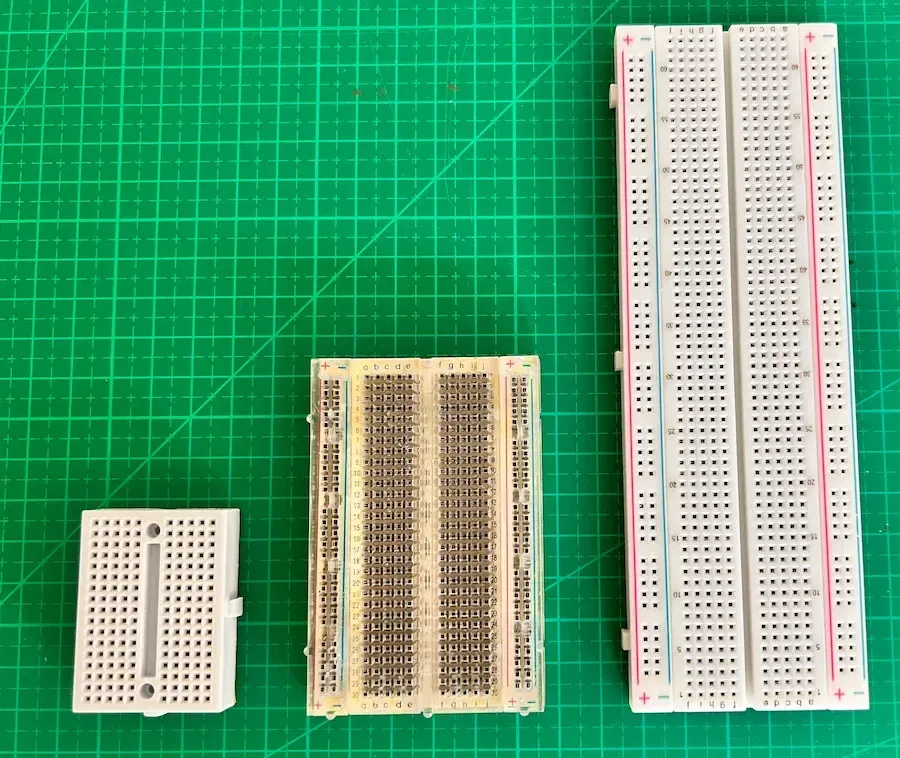

أحجام لوحات التجارب المختلفة

تتوفر لوحات التجارب بأحجام مختلفة لتلبية احتياجات المشاريع المختلفة:

• لوحات التجارب الصغيرة: تحتوي عادةً على حوالي 170 نقطة توصيل، وهي مثالية للمشاريع الصغيرة والدوائر البسيطة.
• لوحات التجارب متوسطة الحجم: تحتوي على حوالي 400-450 نقطة توصيل، وهي مفيدة للدوائر متوسطة التعقيد مع الحفاظ على الحجم الصغير.
• لوحات التجارب الكبيرة: تحتوي على حوالي 830-900 نقطة توصيل، مما يوفر مساحة كافية للدوائر المعقدة واحتياجات النماذج الأولية.
• لوحات التجارب الممتدة: يمكن توصيل بعضها ببعض لإنشاء مساحة عمل أكبر للنماذج الأولية واسعة النطاق.

يعتمد اختيار الحجم المناسب على تعقيد مشروعك وعدد المكونات التي تحتاج إلى توصيلها.

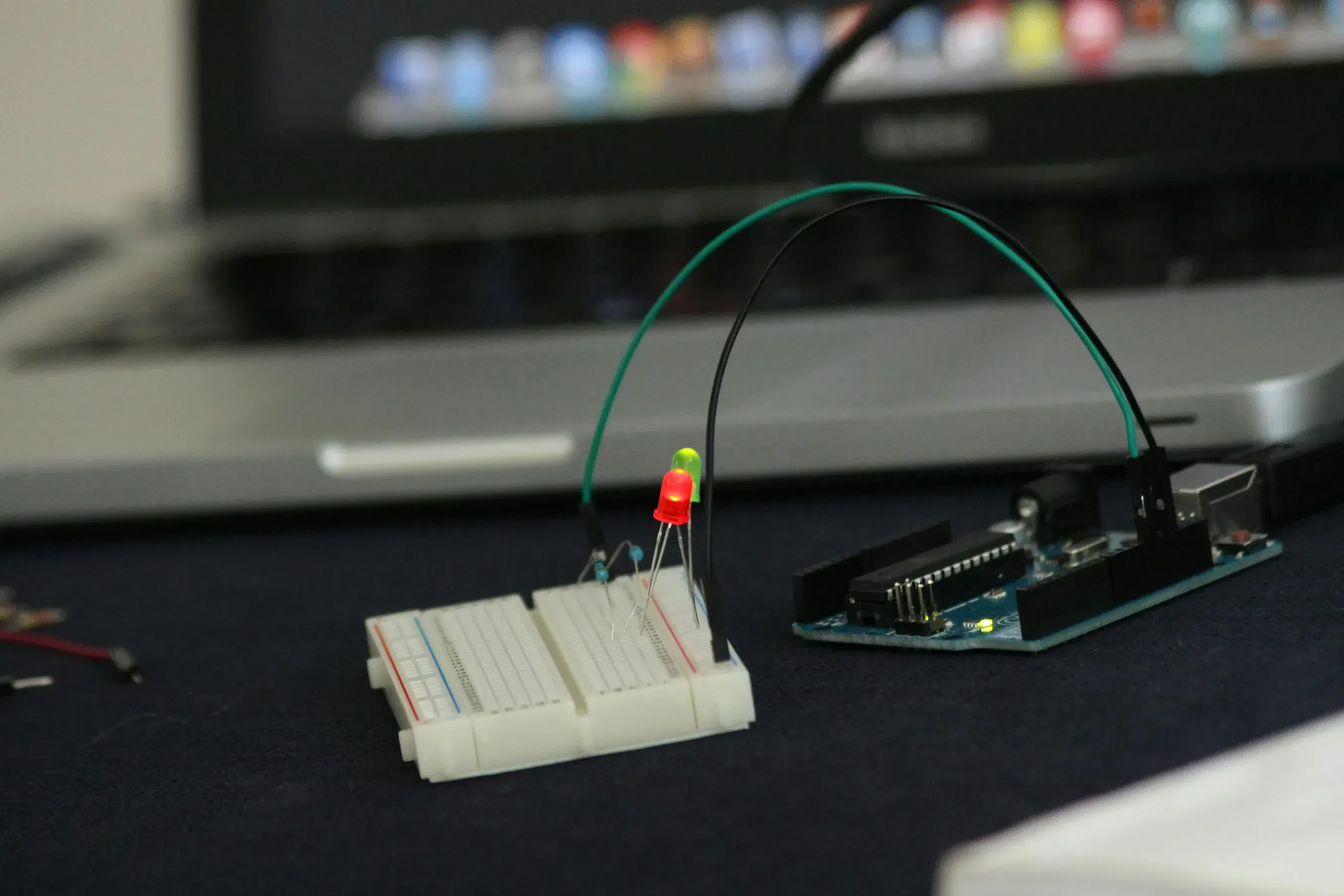

كيفية استخدام لوحة التجارب

لاستخدام لوحة التجارب بفعالية، يجب فهم بنيتها الداخلية واتباع بعض الخطوات البسيطة:

1. خطط دائرتك: قم برسم مخطط الدائرة قبل وضع المكونات لضمان التوصيلات الصحيحة.
2. أدخل المكونات: ضع المقاومات، المكثفات، الترانزستورات، الدوائر المتكاملة وغيرها في ثقوب شريط التوصيل.
3. قم بالتوصيل بأسلاك التوصيل: استخدم أسلاك التوصيل لإنشاء روابط كهربائية بين المكونات المختلفة وخطوط الطاقة.
4. قم بتوصيل مصدر الطاقة: اربط مصدر طاقة مثل حزمة بطاريات أو مصدر طاقة منظم بخطوط طاقة لوحة التجارب.
5. اختبر واستكشف الأخطاء: استخدم جهاز متعدد القياسات (multimeter) للتحقق من الجهد والاستمرارية. إذا لم تعمل الدائرة كما هو متوقع، أعد ترتيب المكونات حسب الحاجة.

أنواع الأسلاك المستخدمة

عند العمل على لوحة التجارب، يتم استخدام عدة أنواع من الأسلاك:

• أسلاك التوصيل (Jumper Wires): وهي أسلاك مقطوعة مسبقًا ومجردة من العزل مع أطراف ذكر أو أنثى، وهي مثالية للتوصيلات السريعة والسهلة.
• الأسلاك ذات النواة الصلبة (Solid Core Wires): توفر توصيلات مستقرة وثابتة، مما يجعلها مثالية للاستخدام على لوحات التجارب.
• الأسلاك متعددة الشعيرات (Stranded Wires): رغم أنها مرنة، إلا أنه قد يكون من الصعب إدخالها في ثقوب لوحة التجارب، ولا يُوصى باستخدامها إلا إذا تم تلحيم أطرافها مسبقًا.

أفضل الممارسات للحفاظ على توصيلات مرتبة

• استخدام ترميز لوني للأسلاك: خصص ألوانًا محددة لكل نوع من التوصيلات (مثل الأحمر للطاقة، الأسود للأرضي، والأزرق للإشارات) لتجنب الالتباس.
• تجنب استخدام أسلاك طويلة تمر فوق المكونات: يمكن أن تؤدي الأسلاك الطويلة والعشوائية إلى صعوبة في تتبع التوصيلات والتشخيص.
• استخدام أسلاك قصيرة تمر حول المكونات: قم بترتيب الأسلاك بشكل أنيق بحيث تلتف حول المكونات بدلاً من المرور فوقها للحفاظ على وضوح الدائرة.

الأخطاء الشائعة التي يجب تجنبها

• خلط توصيلات الطاقة والأرض: تحقق دائمًا من التوصيلات للتأكد من أن الطاقة والأرض متصلتان بشكل صحيح.
• عكس هذه التوصيلات يمكن أن يؤدي إلى تلف المكونات.
• عدم اتصال قضبان الطاقة بالكامل: في بعض لوحات التجارب، تكون قضبان الطاقة مقسومة في المنتصف، مما يعني أنها غير متصلة كهربائيًا بطولها بالكامل. تحقق دائمًا من الاستمرارية باستخدام جهاز قياس متعدد (ملتميتر) أو قم بجسر الفجوة باستخدام سلك توصيل.
• عدم إدخال الأسلاك والأطراف بالكامل: تأكد من إدخال أطراف المكونات والأسلاك بإحكام في ثقوب لوحة التجارب، حيث يمكن أن تتسبب التوصيلات غير المحكمة في مشاكل متقطعة وتجعل عملية تصحيح الأخطاء صعبة.
• توصيل قضبان الطاقة بشكل غير صحيح: تحقق دائمًا من أن القضبان الموجبة والسالبة متصلة بشكل صحيح لمنع حدوث دوائر قصر.
• وضع المكونات في الثقوب الخاطئة: تحقق مرتين من مواضع المكونات لضمان الاتصال الصحيح.
• تحميل التوصيلات بأكثر من طاقتها: تجنب إدخال عدة أسلاك في فتحة واحدة، حيث يمكن أن يؤدي ذلك إلى ضعف التوصيلات.
• وضع المكونات بجهة معكوسة: بعض المكونات مثل الثنائيات والمكثفات القطبية يجب إدخالها في الاتجاه الصحيح، حيث أن عكسها قد يؤدي إلى تلف الدائرة أو فشلها في العمل.
• عدم تقليم الأرجل الطويلة للمقاومات أو المكثفات: تأتي المكونات بأرجل طويلة، وإذا تم وضعها على لوحة التجارب دون تقليمها فقد تلامس بعضها البعض، مما قد يؤدي إلى حدوث دوائر قصر. قم دائمًا بقص الأطراف الزائدة قبل إدخالها في اللوحة.

• استخدام مقاومات أو مكثفات بقيم خاطئة: تحقق من قيم المكونات قبل إدخالها في الدائرة، حيث يمكن أن تؤدي القيمة غير الصحيحة إلى تشغيل غير سليم للدائرة.
• عدم التحقق من استمرارية التوصيلات: استخدم جهاز قياس متعدد للتحقق من وجود الاتصال وضمان عدم وجود توصيلات مقطوعة في الدائرة.
• استخدام أسلاك توصيل غير مناسبة: الأسلاك السميكة قد لا تتناسب مع ثقوب لوحة التجارب، بينما الأسلاك الرقيقة جدًا قد لا توفر اتصالًا موثوقًا.
• عدم استخدام ترميز لوني للأسلاك: استخدام نفس اللون لجميع التوصيلات يمكن أن يؤدي إلى الالتباس أثناء تصحيح الأخطاء. استخدم ألوانًا مختلفة للطاقة والأرض وإشارات التحكم.
• الاعتماد على لوحة التجارب للاستخدام الدائم: لوحات التجارب مخصصة للنمذجة فقط. يجب نقل التصميمات النهائية إلى لوحات دارات مطبوعة (PCB) للحصول على توصيلات أكثر استقرارًا.
• عدم فصل الطاقة عند تعديل الدوائر: قم دائمًا بفصل مصدر الطاقة قبل إجراء التعديلات لتجنب حدوث دوائر قصر أو تلف المكونات.
• استخدام مكونات متسخة أو مؤكسدة: تأكد من أن أطراف المكونات نظيفة قبل إدخالها في لوحة التجارب لضمان التوصيل الكهربائي الجيد.
• تجاهل تبديد الحرارة للمكونات: بعض المكونات مثل الترانزستورات ومنظمات الجهد قد تصبح ساخنة. استخدم مشتتات حرارية عند الحاجة.
• عدم تثبيت المكونات بشكل جيد: إذا تم وضع المكونات بشكل غير محكم في لوحة التجارب، فقد يؤدي ذلك إلى عدم استقرار التوصيلات وانقطاع الإشارات.
• استخدام لوحة تجارب تالفة: مع مرور الوقت، يمكن أن تتآكل لوحات التجارب. إذا كنت تواجه مشاكل مستمرة في التوصيلات، ففكر في استخدام لوحة جديدة.

الخاتمة

تعتبر لوحة التجارب أداة لا غنى عنها لأي شخص يعمل في مجال الإلكترونيات. فهي تبسط عملية بناء الدوائر، وتشجع على التعلم من خلال التجربة العملية، وتسمح بإجراء تعديلات بسهولة. سواء كنت طالبًا، هاويًا، أو مهندسًا محترفًا، فإن إتقان استخدام لوحة التجارب سيعزز بشكل كبير من قدرتك على تصميم واختبار الدوائر الإلكترونية بكفاءة.
