مقدمة في استخدام المقياس المتعدد الرقمي

يُعتبر المقياس المتعدد الرقمي (DMM) أداةً أساسيةً لأي شخص يعمل في مجال الإلكترونيات، سواء كان من الهواة أو المهندسين المحترفين. يتيح هذا الجهاز للمستخدمين قياس الجهد والتيار والمقاومة ومعايير كهربائية أخرى بدقة. في هذه المقالة، سنستعرض أساسيات المقياس المتعدد، ووظائفه المختلفة، وكيفية استخدامه بأمان وفعالية.

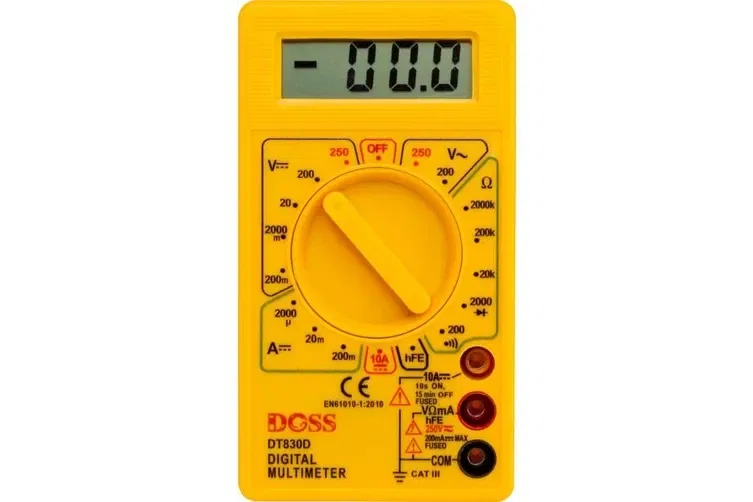

فهم المقياس المتعدد الرقمي

يتكون المقياس المتعدد الرقمي من المكونات الرئيسية التالية:

• الشاشة: تعرض القيم المقاسة.
• مفتاح التحديد: يسمح للمستخدم باختيار أوضاع القياس المختلفة.
• المجسات: المجس الأحمر والأسود المستخدمان في القياس.
• منافذ الإدخال: منافذ يتم فيها توصيل المجسات للقياسات المختلفة.

يمكن لمعظم أجهزة المقياس المتعدد قياس ما يلي:

• الجهد (V): التيار المستمر (DC) والتيار المتردد (AC).
• التيار (A): التيار المستمر (DC) والتيار المتردد (AC).
• المقاومة (Ω): قياس المقاومة الكهربائية.
• استمرارية الدائرة: لاختبار ما إذا كانت الدائرة مكتملة.
• اختبار الثنائيات: لفحص كفاءة الثنائيات.
• السعة والتردد: متاح في الطرازات المتقدمة.
• قياس درجة الحرارة: بعض الأجهزة مزودة بمجسات لقياس درجة الحرارة مباشرةً.

كيفية استخدام المقياس المتعدد الرقمي

1. قياس الجهد

• قم بضبط المؤشر على وضع DCV (الجهد المستمر) أو ACV (الجهد المتردد) حسب الدائرة.
• أدخل المجس الأسود في منفذ COM والمجس الأحمر في منفذ V.
• ضع المجسات عبر المكون أو مصدر الطاقة.
• اقرأ الجهد المعروض على الشاشة.
• تأكد من استخدام النطاق الصحيح، أو استخدم الوضع التلقائي إن كان مدعوماً.
• ملاحظة أمان هامة: لا تحاول أبدًا قياس جهد مقبس الكهرباء في الحائط، فهذا قد يكون خطيرًا جدًا وقد يؤدي إلى صدمة كهربائية.

2. قياس التيار

• انقل المجس الأحمر إلى منفذ A أو mA إذا كنت تقيس تيارات عالية أو منخفضة.
• حدد نطاق التيار المناسب (AC أو DC).
• قم بتوصيل المجسات على التوالي مع الدائرة.
• اقرأ القيمة المعروضة للتيار.
• كن حذرًا عند قياس التيارات العالية، حيث يمكن أن تؤدي الإعدادات غير الصحيحة إلى إتلاف الجهاز.

3. قياس المقاومة

• اضبط المؤشر على وضع Ω (أوم).
• أدخل المجسات في المنافذ COM (أسود) وV/Ω (أحمر).
• ضع المجسات عبر المكون.
• ستظهر قيمة المقاومة على الشاشة.
• تأكد من أن الدائرة غير متصلة بالطاقة قبل قياس المقاومة.

4. فحص استمرارية الدائرة

• اضبط المؤشر على وضع الاستمرارية (يُرمز إليه برمز الصوت أو الثنائي).
• ضع المجسات عبر الدائرة أو السلك.
• إذا كانت هناك استمرارية، سيصدر الجهاز صوتًا.
• يُستخدم لاختبار الفيوزات، والأسلاك، والمسارات على لوحات الدوائر المطبوعة.

5. اختبار الصمام الثنائي (Diodes)

• حدد وضع اختبار الصمامات الثنائية.
• ضع المجس الأحمر على المصعد (الأنود) والأسود على المهبط (الكاثود).
• سيُظهر الصمام الثنائي السليم انخفاضًا طفيفًا في الجهد، بينما سيُظهر الصمام الثنائي التالف عدم وجود قراءة أو مقاومة صفرية.
• عكس المجسات للتحقق من الانحياز العكسي.

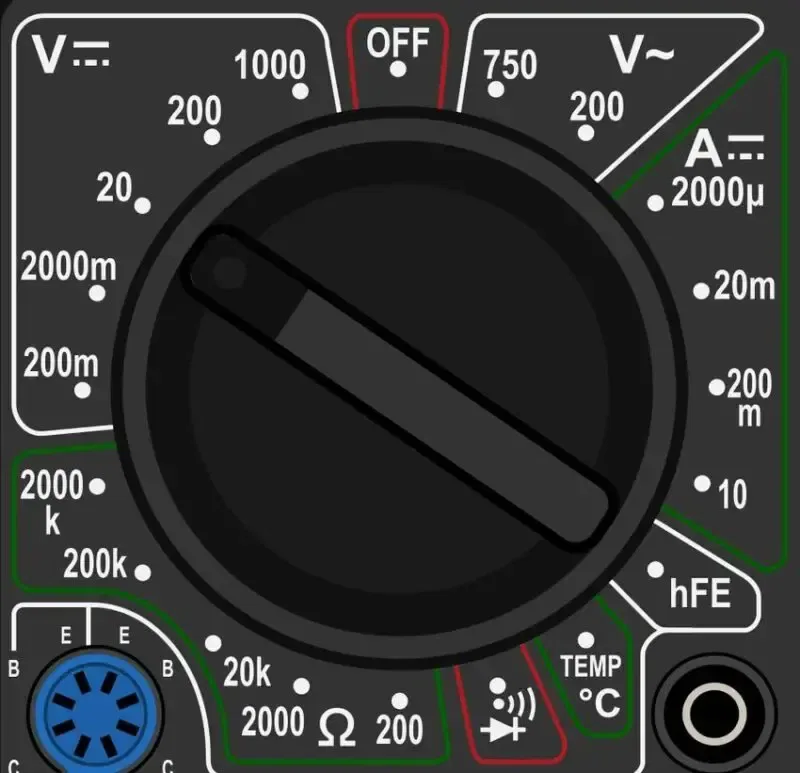

اختيار الوضع الصحيح والرموز المستخدمة

• قياس الجهد:
• • الجهد المستمر (DCV): يُرمز إليه بخط صلب فوق خط متقطع.
  • الجهد المتردد (ACV): يُرمز إليه برمز الموجة (~).
• قياس التيار:
• • التيار المستمر (DCA): يُرمز إليه بحرف "A" مع خط صلب ومتقطع.
  • التيار المتردد (ACA): يُرمز إليه بـ "A~".
• قياس المقاومة: يُرمز إليه برمز أوميغا (Ω).
• اختبار الاستمرارية: يُرمز إليه برمز الصوت أو الثنائي.
• اختبار الثنائيات: يُرمز إليه برمز الثنائي.

فهم هذه الرموز يساعد في اختيار الوضع الصحيح وضمان قياسات دقيقة.

نصائح السلامة عند استخدام المقياس المتعدد الرقمي

• ابدأ دائمًا بأعلى نطاق لمنع التلف.
• لا تقم أبدًا بقياس المقاومة في دائرة متصلة بالكهرباء.
• استخدم المنافذ الصحيحة للمجسات لتجنب تلف الجهاز.
• تعامل مع المجسات بحذر وتجنب حدوث دوائر قصر.
• تأكد من ضبط المقياس على نوع القياس الصحيح قبل توصيله بالدائرة.
• تحذير للمستخدمين الصغار: لا تحاول أبدًا قياس جهد مقبس الكهرباء في الحائط أو أي مصدر عالي الجهد، فقد يؤدي ذلك إلى إصابة خطيرة أو حتى الوفاة.

يُعد المقياس المتعدد الرقمي أداةً قويةً ومتعددة الاستخدامات تُبسّط عملية استكشاف الأخطاء وإصلاحها في المكونات الكهربائية. سواء كنت مبتدئًا أو تقنيًا متمرسًا، فإن فهم وظائفه واستخدامه الصحيح سيُحسّن كفاءتك في العمل مع الإلكترونيات.
