كيف قمتُ بمعايرة سلك التسخين لقص الفوم: دليل عملي خطوة بخطوة

إعداد عملي لمحبي بناء الطائرات اللاسلكية

إذا سبق لك أن حاولت صنع قاطع الفوم الخاص بك باستخدام سلك ساخن، ولكنك وجدت صعوبة في اختيار محول الطاقة المناسب أو في جعل السلك يسخن بالقدر الكافي لقطع الفوم دون أن يحترق — فأنت لست وحدك. في هذا المقال، أشرح المفاهيم الأساسية لضبط الجهد والتيار بشكل صحيح لقاطع السلك الساخن. من خلال تجارب عملية باستخدام سلك النيكروم ومواد بسيطة ومزود طاقة قابل للتعديل، حاولت الوصول إلى أفضل إعداد ممكن للحصول على قطع ناعم ودقيق دون ارتفاع حرارة السلك أو استهلاك طاقة زائدة.

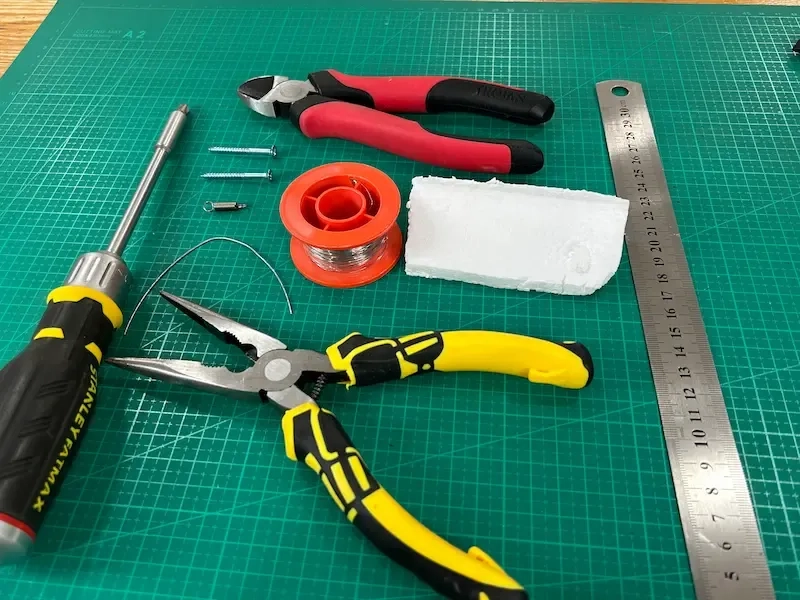

المواد المستخدمة

• 60 سم من سلك النيكروم قياس 28 AWG (Cr20Ni80)
• مزود طاقة تيار مستمر قابل للتعديل: 30 فولت / 5 أمبير (150 واط)
• سلكان مزوّدان بمشابك تمساح
• نابض شد من الستانلس ستيل
• قاعدة خشبية: 15 سم × 60 سم × 2.5 سم
• قطعة من الفوم (ستايروفوم)
• 2 × مسمار ذاتي اللولب من الستانلس ستيل (40 مم)
• مسطرة، كماشة، مفك براغي، وسلك ربط

بناء منصة السلك الساخن

1. ثبتُّ برغيين على بعد 50 سم من بعضهما على لوح الخشب

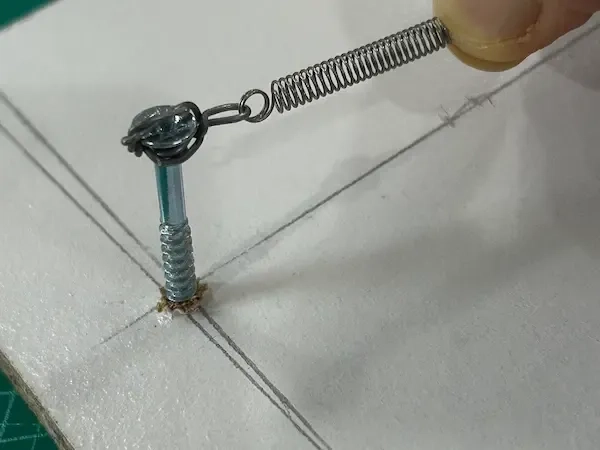

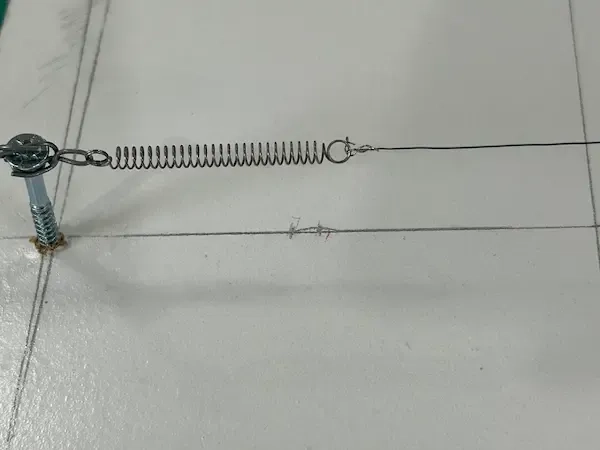

2. ثبّتُ نابضًا معدنيًا على أحد البراغي باستخدام سلك تثبيت
3. ربطتُ أحد طرفي سلك النيكروم بالنابض، والطرف الآخر بالبرغي الثاني، مع شدّه جيدًا ولكن دون توتر مفرط

يلعب النابض الفولاذي دورًا أساسيًا في هذا الإعداد: عند تسخين السلك، يتمدد بشكل طفيف، مما يؤدي إلى ارتخاء السلك. يعمل النابض تلقائيًا على تعويض هذا التمدد، ليبقى السلك مشدودًا أثناء التشغيل، ما يضمن الحفاظ على القطع مستقيمًا وعدم التواء السلك.

هذا الإعداد، مع استخدام كابلات بمشابك التمساح، أعطاني القدرة على توصيل الطاقة إلى أي نقطة من السلك، ما أتاح لي تجربة أطوال مختلفة من السلك دون الحاجة للقطع أو تعديل التوصيلات.

قياس مقاومة سلك النيكروم

ما هو سلك النيكروم؟

النيكروم هو سبيكة معدنية تتكوّن بشكل أساسي من النيكل (Ni) والكروم (Cr). ويُستخدم على نطاق واسع كعنصر تسخين بفضل مجموعة من الخصائص الفريدة:

• مقاومة كهربائية عالية، أكبر بكثير من النحاس أو الألمنيوم
• تحمّل ممتاز للحرارة، مع الحفاظ على القوة والثبات عند درجات حرارة مرتفعة
• مقاومة قوية للأكسدة، مما يسمح له بالعمل في الهواء دون أن يحترق بسرعة

تجعل هذه الخصائص النيكروم مثاليًا لتطبيقات مثل المحمصات ومسدسات الحرارة وقواطع الفوم. فعند مرور التيار الكهربائي عبر السلك، تتسبب مقاومته في توليد حرارة — وهي ما نحتاجه تمامًا لذوبان وتقطيع المواد مثل الستايروفوم بسلاسة.

في تجربتي، استخدمت سلك نيكروم من نوع Cr20Ni80، أي أنه يحتوي على 20٪ كروم و80٪ نيكل. وكان قياس السلك 28 AWG (ما يعادل تقريبًا 0.3 مم في القطر) وبمقاومة 15.4 أوم لكل متر.

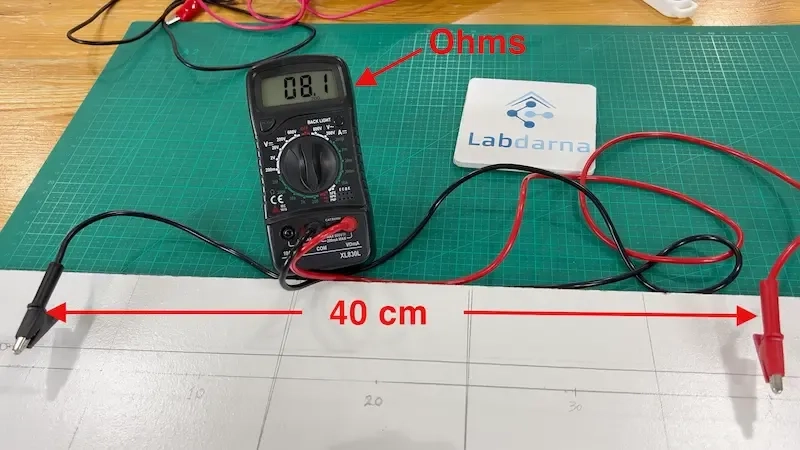

بدأت بقياس قطعة بطول 40 سم من السلك باستخدام جهاز قياس رقمي. وكانت القراءة تتذبذب حول 8.1 أوم، وهي أعلى قليلًا من القيمة المتوقعة وهي 6.16 أوم. هذا التذبذب طبيعي، إذ أن أجهزة القياس التقليدية تواجه صعوبة في إعطاء قراءات دقيقة أو مستقرة عند قياس مقاومات منخفضة.

وقد تعود المقاومة الزائدة إلى أن السلك كان مشدودًا بواسطة نابض، مما قد يؤثر قليلًا على مقاومته.

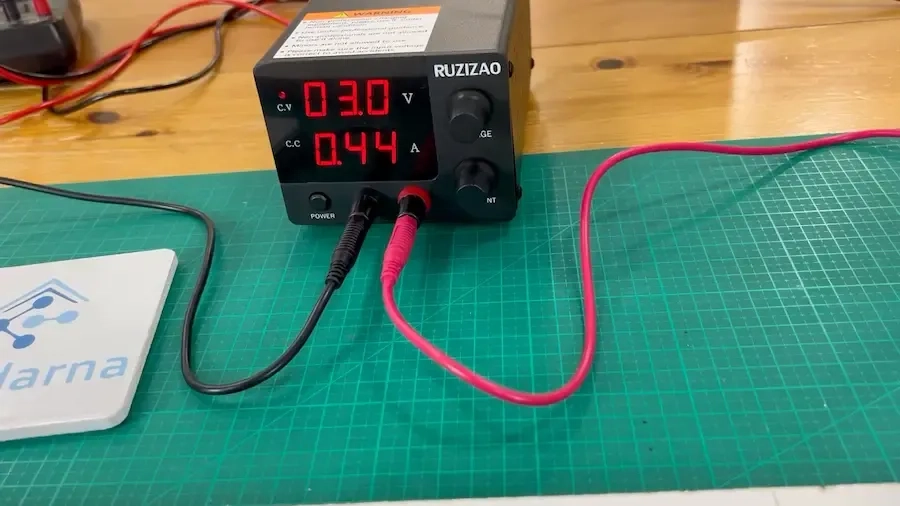

قررت بعد ذلك قياس المقاومة الفعلية للسلك باستخدام قانون أوم، الذي ينص على أن الجهد عبر مقاومة يتناسب طرديًا مع التيار المار فيها. وبالاعتماد على القيم الاسمية المذكورة في ورقة البيانات، قدّرت أن مقاومة 40 سم من هذا السلك تبلغ حوالي 6.16 أوم. بدأت بتطبيق جهد 3 فولت على السلك، متوقعًا ألا يتجاوز التيار 0.49 أمبير. وعند تشغيل مزود الطاقة، استقر التيار عند حوالي 0.44 أمبير، وهو ما يعادل مقاومة تقريبية تبلغ 6.8 أوم.
وبذلك حصلت على مقاومة مرجعية يمكنني الاعتماد عليها في الحسابات التالية.

اختبار الطاقة الأولي (لقطع 20 سم)

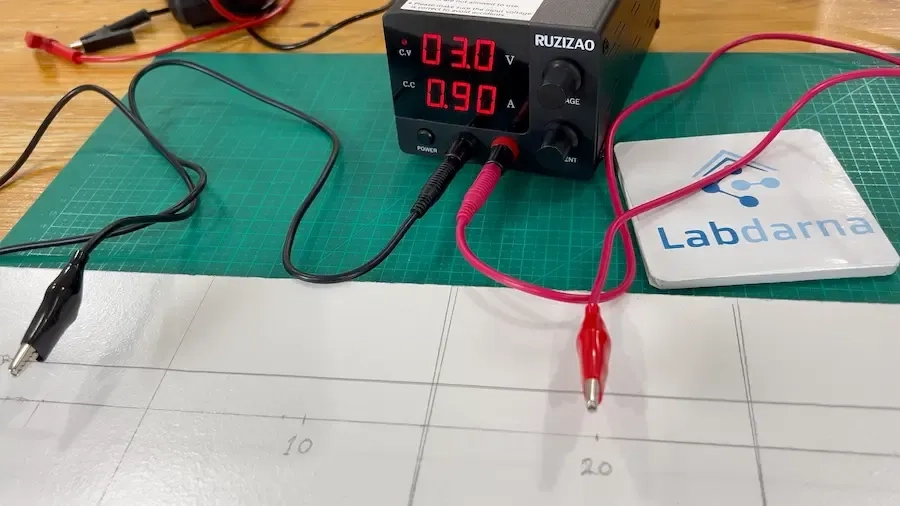

لأكون في الجانب الآمن، بدأت باستخدام 20 سم فقط من سلك النيكروم بين مشابك التمساح. قمت بتشغيل مزود الطاقة على 3 فولت ولاحظت أن التيار المسحوب بلغ 0.90 أمبير. هذا أكد نطاق المقاومة الذي قمت بقياسه سابقًا — حوالي 3.33 أوم — وهو ما يتطابق تقريبًا مع المقاومة المتوقعة لهذا الطول من السلك (حوالي 3.06 أوم).

في هذا الجهد، كان السلك يكاد لا يسخن، لذا بدأت بزيادة الجهد تدريجيًا مع مراقبة سلوك السلك بعناية. عند حوالي 6 فولت، بدأت أشعر بوجود حرارة ملحوظة على سطح السلك.

كانت تجربة قياس درجة الحرارة صعبة:

• ميزان حرارة المطبخ أعطى قراءات غير دقيقة لأنه لم يكن مغمورًا في مادة، ومساحة تلامس السلك كانت صغيرة جدًا
• ميزان حرارة بالأشعة تحت الحمراء (IR) لم يعط نتائج دقيقة أيضًا، لأن السلك رفيع جدًا وذو سطح عاكس يصعب قياسه بدقة

ورغم هذه التحديات، أصبح الإحساس الفيزيائي بالحرارة واستجابة الفوم أفضل مؤشرين للمتابعة في عملية المعايرة.

قراءات الجهد والتيار عند استخدام 20 سم من سلك النيكروم

العثور على درجة القطع المثالية

لتحديد أقصى درجة حرارة يمكن استخدامها بفعالية، بدأت بزيادة الجهد تدريجيًا مع التأكد من عدم تجاوز التيار الحد الأقصى لمزود الطاقة البالغ 5 أمبير. بدأ السلك يتوهج باللون الأحمر الخافت عند 10.2 فولت / 2.85 أمبير — وهي حرارة مرتفعة جدًا للحصول على قطع نظيف في الفوم. وعند 12.4 فولت / 3.41 أمبير أصبح التوهج الأحمر واضحًا جدًا، مما يعني أن الفوم سيذوب من مسافة قبل أن يُقطع، وهذا يؤدي إلى خط قطع واسع وغير نظيف.

بعد ذلك، بدأت بتخفيض الجهد تدريجيًا مع اختبار جودة القطع في كل خطوة:

• 9.4 فولت / 2.62 أمبير – اختفى التوهج الأحمر، وأصبح السلك يقطع الفوم بشكل مثالي ونظيف.
• 8.0 فولت / 2.24 أمبير – القطع لا يزال مثاليًا، واستهلاك الطاقة أكثر كفاءة.
• 7.0 فولت / 1.98 أمبير – القطع نظيف، لكن هناك مقاومة خفيفة عند المرور بالسلك.
• 6.0 فولت / 1.71 أمبير – السلك يقطع الفوم، ولكن هناك مقاومة واضحة أثناء القطع.
• 5.0 فولت / 1.43 أمبير – المقاومة كانت شديدة وجودة القطع ضعيفة.

النطاق المثالي: بين 7 فولت و 8 فولت — وهو التوازن الأفضل بين القطع النظيف وكفاءة الطاقة.
الإعداد الأدنى: 7 فولت عند 1.98 أمبير، أي ما يعادل حوالي 13.86 واط لطول 20 سم من السلك. وهذا يُترجم تقريبًا إلى 6.93 واط لكل 10 سم، أو 3.5 فولت لكل 10 سم.

أفضل إعداد: 7.5 فولت عند 2.11 أمبير، أي ما يعادل حوالي 15.8 واط لطول 20 سم من السلك. وهذا يعادل تقريبًا 7.9 واط لكل 10 سم، أو 3.75 فولت لكل 10 سم.

قاعدة عامة: يمكنك زيادة طول السلك طالما حافظت على تيار ثابت بين 1.98 و 2.2 أمبير.

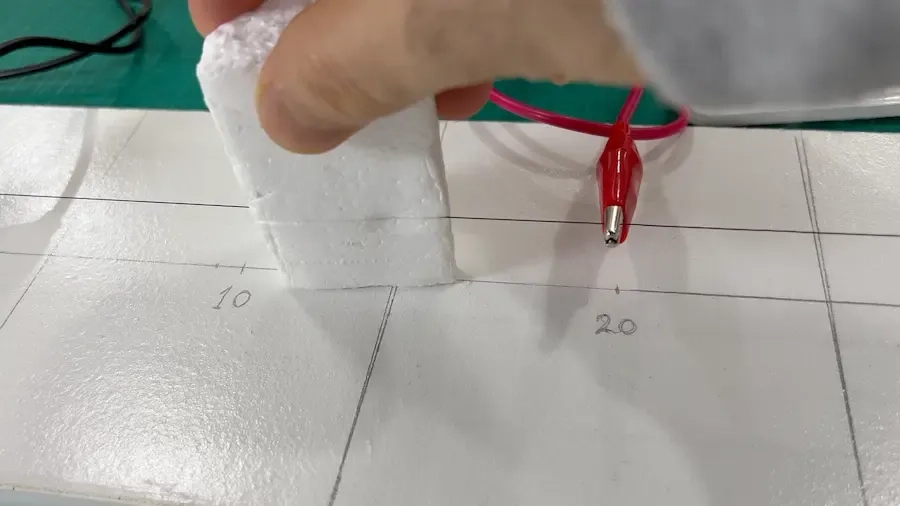

قطع نظيف باستخدام سلك بطول 20 سم عند 7 فولت / 1.98 أمبير

زيادة الطول إلى 30 سم

في هذه المرحلة، رغبت في زيادة طول القطع الفعّال إلى 30 سم، فقمت ببساطة بنقل أحد مشابك التمساح من علامة 20 سم إلى مسافة 30 سم من المشبك الآخر، مع إبقاء باقي الإعداد كما هو.

واستنادًا إلى النتائج السابقة — وبالأخص التقدير الذي يفيد بأن كل 10 سم تحتاج إلى 3.5 فولت — توقعت أن أبدأ عند 10.5 فولت. قمت بضبط مزود الطاقة على 10.5 فولت / 1.9 أمبير، وأدى السلك أداءً جيدًا: فقد توزعت الحرارة عليه بشكل متساوٍ وحقق قطعًا ناعمًا ونظيفًا.

بعد ذلك، كررت نفس الخطوات لزيادة الطول إلى 40 سم، وضبطت الجهد على 14 فولت / 1.92 أمبير، واستمر السلك في الأداء بنفس الكفاءة، حيث قام بالقطع بشكل فعّال ومتّسق.

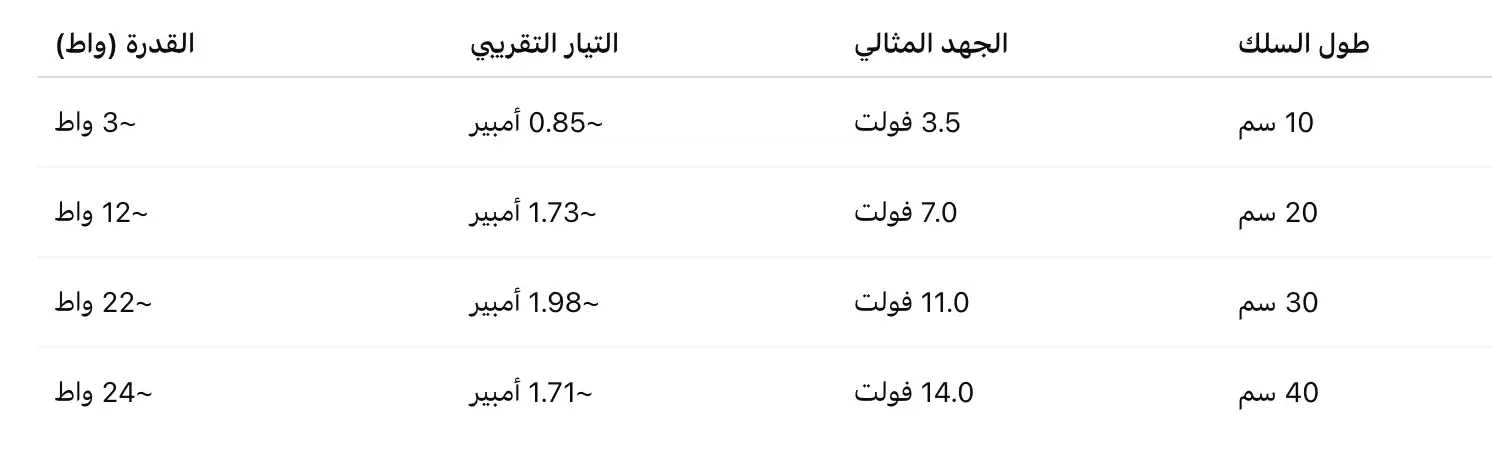

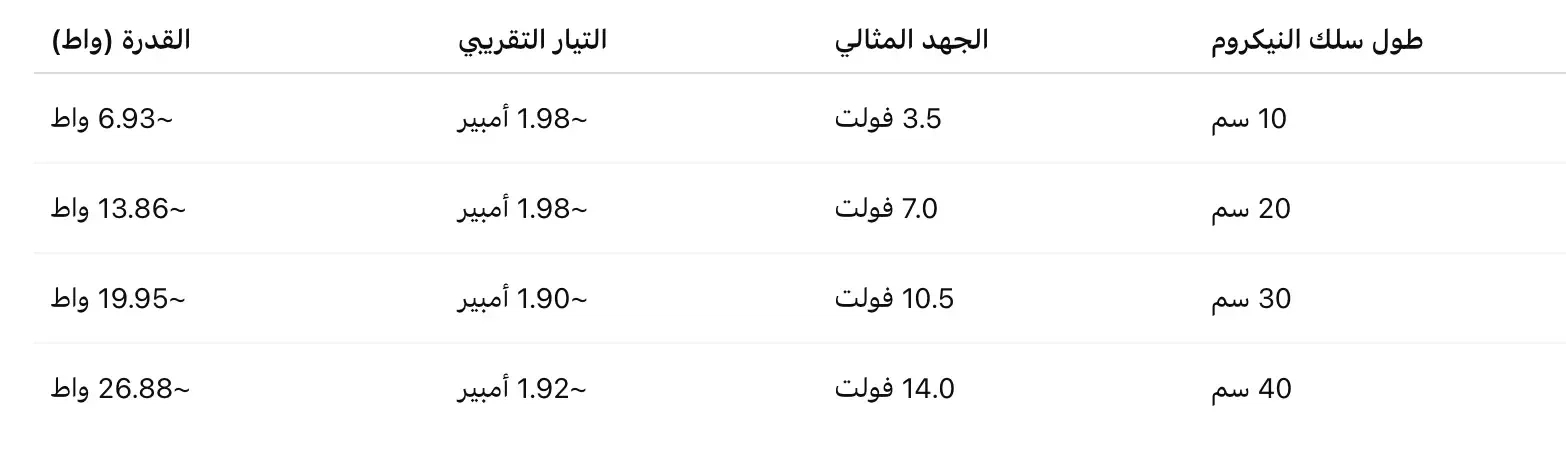

جدول مرجعي سريع

القراءات التالية مبنية على تجربتي باستخدام سلك نيكروم قياس 28 AWG. في حال استخدام أسلاك بسماكات مختلفة أو نسب نيكل-كروم مختلفة، فإن قيم المقاومة والجهد المطلوب ستتغير، لذا يجب إعادة المعايرة دائمًا عند تغيير السلك.

ملاحظة: هذه القيم تقريبية وقد تختلف حسب التبريد وشد السلك ومقاومته تحت الحرارة.

ملاحظات نهائية ونصائح أمان

• ابدأ دائمًا بجهد منخفض ثم ارفعه تدريجيًا
• تأكد من شد السلك باستخدام نابض للتعامل مع التمدد الحراري
• لا تجعل السلك يتوهج بالأحمر — حرارة معتدلة تكفي للقطع النظيف
• استخدم مزود طاقة قابل للتعديل مع خاصية تحديد التيار
• اعمل في مكان جيد التهوية لتجنب استنشاق أبخرة الفوم

لماذا هذا مفيد لمحبي الطائرات اللاسلكية؟

القطع الدقيق للفوم يساعد في صناعة أجنحة، أجسام طائرات، وأجزاء خفيفة مخصصة بدقة. الطريقة الموضحة هنا تتيح لك تحقيق نتائج نظيفة وموثوقة باستخدام أدوات بسيطة ومتاحة.

ما هي الخطوات التالية؟

رغم أن هذه التجربة ساعدتني على تحديد الإعداد المثالي للطاقة، فإن الإعداد الحالي ليس عمليًا تمامًا لعمليات القص اليومية. لذلك، الخطوة القادمة هي تصميم منصة قطع فوم مناسبة.

اقتراحات للتطوير:

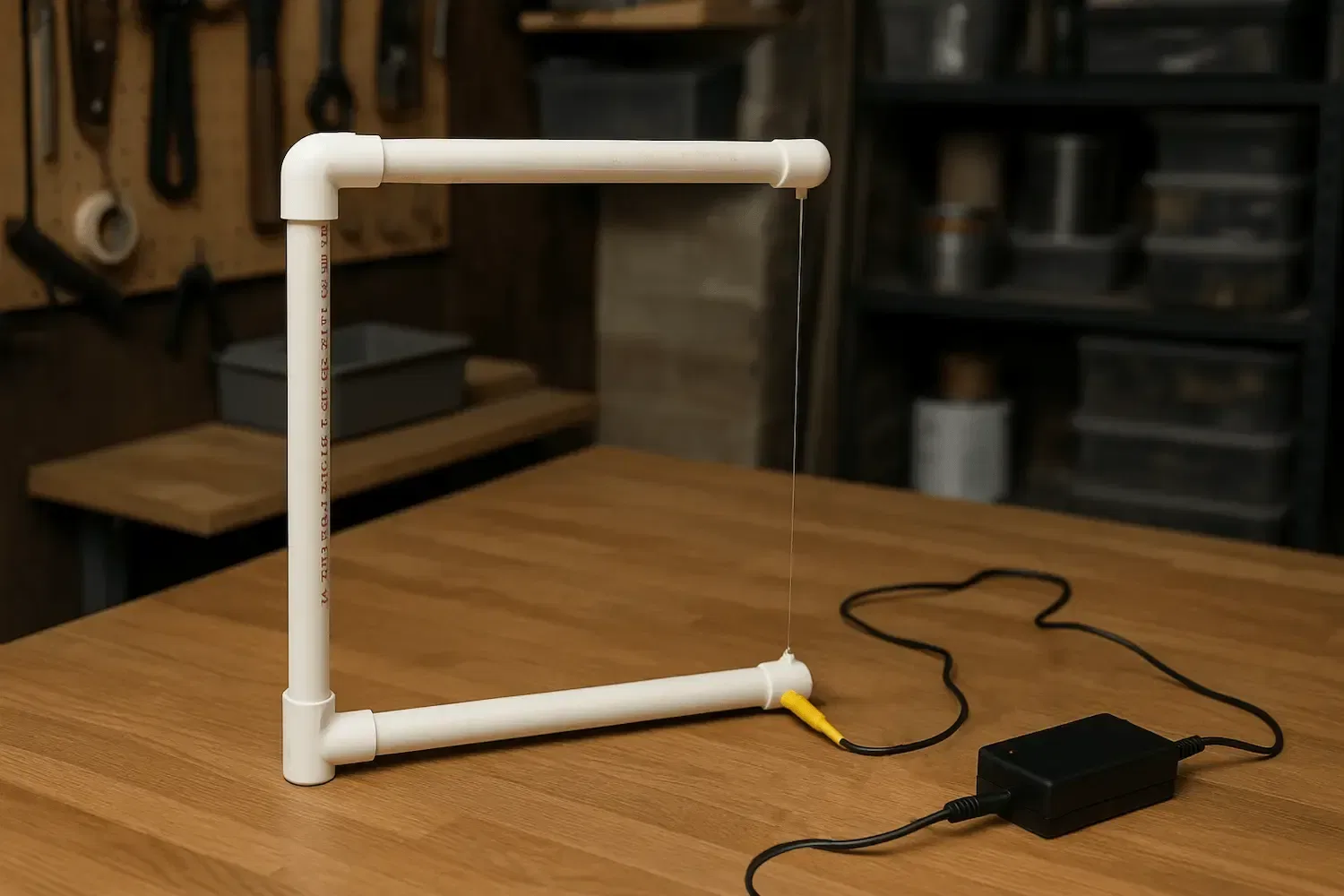

• بناء منصة قطع رأسية يكون السلك فيها مثبتًا عموديًا، وتحريك الفوم عبره
• تصنيع قوس قطع قابل للحركة (bow cutter) مع شد قابل للتعديل
• إضافة مرشد قطع (fence) للحصول على خطوط مستقيمة ومتكررة
• دمج مساطر أو علامات قياس لتحديد الأبعاد بدقة
• استخدام مزود طاقة ثابت الجهد/التيار (مثل 12V/2A أو 14V/1.8A) لتجنب الحاجة لمزود طاقة مختبري ضخم، وجود إطار قطع عملي مع مصدر طاقة موثوق يجعل عملية القطع أنظف، أسرع، وأكثر دقة — خصوصًا في مشاريع الطائرات اللاسلكية المتكررة.
